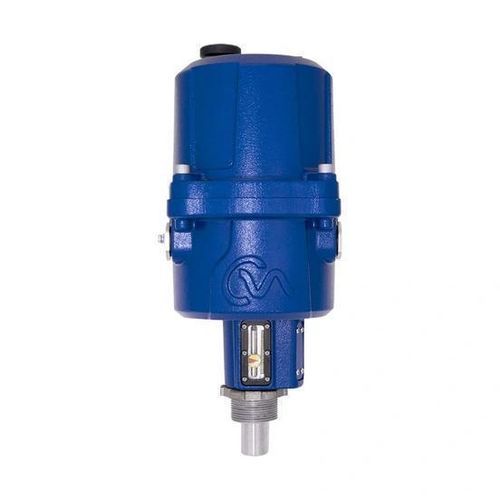

Motorisierter Ventilantrieb CML

manuelllinearverstellbar

Übersicht
Die kompakten modulierenden Linearaktuatoren CML mit linearem Ausgang sind eine vollelektrische Lösung für Regelventile und Pumpenanwendungen. Sie bieten exakte Positionsregelung und kontinuierliche Modulation mit wiederholbarer Genauigkeit bis zu 0,1 %. Die Geräte sind explosionsgeschützt nach internationalen Normen zertifiziert und optional mit integrierten lokalen Bedienelementen sowie einem Reserve Power Pack für Fail‑to‑Position erhältlich.

Eigenschaften

• Linearer Antrieb mit Schließkraft bis 20.017 N (4.500 lbf)
• Präzise und reproduzierbare Positionsregelung über 4–20 mA Signal, Genauigkeit bis 0,1 %
• Explosionsgeschützte Bauweise, zertifiziert nach internationalen Standards
• Geschwindigkeitsregelung einstellbar und manuelle Überbrückung serienmäßig
• Elektronische Kraftbegrenzung und zwei einstellbare Endschalter
• Bürstenloser DC‑Motor für kontinuierliche Modulationsfähigkeit
• Encoder als kontaktlose Rückmeldung für zuverlässige Positionsmessung
• Dauerhaft geschmierter, wartungsfreier Antriebsstrang
• Weiter Umgebungstemperaturbereich (Standard -30 bis 70 °C) mit Option für tiefe Temperaturen
• Standby‑Leistung <1 Watt; geeignet für Einphasen‑ oder DC‑Versorgung
• Feldselektierbare Einstellungen: Deadband, Null/Spanne, Signaltyp, Wirkungsrichtung, Manuell/Auto, Ausgang bei Signalverlust
• Integrierte Bedienoberfläche mit sechsteiligem LCD und Tasten für schnelle Einrichtung
• Optionale integrierte lokale Bedienelemente mit LCD‑Positionsanzeige
• Optionales Reserve Power Pack (Superkondensatoren) für Fail‑to‑Position
• Kompatibel mit diversen Fieldbus‑ und Protokolloptionen (HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®)

Anwendungen
Entwickelt für Regelventile und Pumpenanlagen, die präzise lineare Modulation, kontinuierliche Modulationsfähigkeit und explosionsgeschützte Ausführung erfordern.

Technische Daten

• Schließkraft: bis 20.017 N (4.500 lbf)
• Positionsregelungsgenauigkeit: bis 0,1 %
• Steuersignal: 4–20 mA analog, feldkonfigurierbar
• Motor: bürstenloser DC
• Rückmeldung: Encoder (kontaktlos)
• Standby‑Leistung: <1 Watt
• Stromversorgung: geeignet für Einphasen- oder DC‑Versorgung
• Umgebungstemperatur: Standard -30 bis 70 °C (-22 bis 158 °F); Tieftemperaturoption verfügbar
• Montage: beliebige Einbaulage
• Antriebsstrang: dauerhaft geschmiert, wartungsfrei
• Lokale Bedienelemente: optionale integrierte lokale Bedienelemente mit LCD‑Positionsanzeige
• Reserveenergie: optionales Reserve Power Pack (Superkondensatoren) für Fail‑to‑Position
• Sicherheit/Normen: explosionsgeschützte Zertifizierung nach internationalen Standards; regionale Zulassungen verfügbar
• Schnittstellen: unterstützt HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
