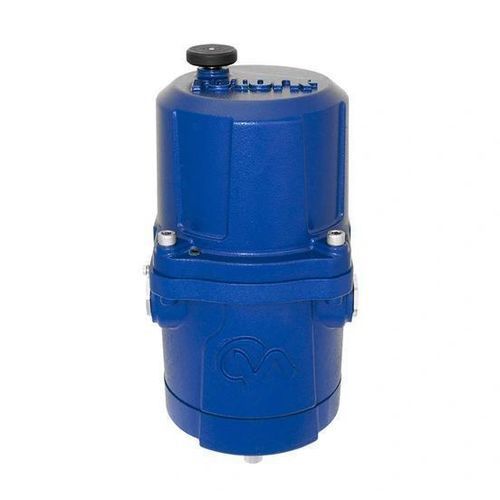

Elektrischer Ventilantrieb CMR

motorisiertmanuellMultiturn

Beschreibung
Die CMR-Mehrumdrehungs-Modulationsantriebe sind eine vollelektrische Lösung für Regelventile und Pumpenanwendungen. Sie bieten exakte Positionsregelung und kontinuierliche Modulation mit genauer und reproduzierbarer Positionsrückmeldung (bis zu 0,1% Genauigkeit). Explosionsgeschützt nach internationalen Standards und optional mit integrierten lokalen Bedienelementen sowie einem optionalen Reserve Power Pack verfügbar.

Merkmale

• Mehrumdrehungs-Ausgangsantrieb mit bis zu 45 Nm (400 lbf.in) Nennmoment
• Der CMR-250-Antrieb mit GBX Stirnradgetriebe ist eine Teilwegs-Lösung (mit Multi-Turn-Option) und bietet hohe Drehmomentabgabe bei niedrigem Stromverbrauch
• Genaue und reproduzierbare Positionsregelung mit 4–20 mA Signal und bis zu 0,1% Genauigkeit
• Explosionsgeschützt nach internationalen Standards
• Stufenlos einstellbare Drehzahlregelung
• Manuelle Übersteuerung serienmäßig
• Elektronische Drehmomentbegrenzung
• Zwei einstellbare Endlagenschalter serienmäßig
• Geeignet für Montage in jeder Lage
• Dauerhaft geschmierte, wartungsfreie Antriebseinheit
• Großer Standard-Umgebungstemperaturbereich: -30 bis 70 °C (-22 bis 158 °F), Niedertemperaturoption verfügbar
• Bürstenloser DC-Motor für zuverlässige, präzise, kontinuierliche Modulationsfähigkeit
• Encoder-Technologie liefert verlässliche berührungslose Rückmeldung
• Weniger als 1 Watt Standby-Leistung
• Geeignet für Einphasen- oder Gleichstromversorgungen
• Feldseitig wählbare Einstellungen für Deadband; Null- und Bereichsabgleich; Befehlssignaltyp; direkt- oder umgekehrte Wirkungsweise; manuell-automatisch; Ausgangswellenposition bei Signalausfall
• Integrierte Schnittstelle ermöglicht schnelle und einfache Einrichtung über sechsteiliges LCD-Display und Tasten
• Optionale integrierte lokale Bedienelemente mit LCD-Positionsanzeige
• Kompatibel mit einer Vielzahl von Feldbus-, kabelgebundenen und analogen Systemen
• Fieldbus-Optionen einschließlich HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet® und Modbus®

Technische Daten

• Nennmoment: bis zu 45 Nm (400 lbf.in)
• Beispielmodell: CMR-250 (optional mit GBX Stirnradgetriebe für Teilweg- oder Mehrumdrehungsbetrieb)
• Positionsregelgenauigkeit: bis zu 0,1%
• Steuereingang: 4–20 mA Analogsteuerung (plus Fieldbus-Optionen)
• Motortyp: bürstenloser DC-Motor
• Rückmeldung: berührungslose Encoder-Technologie
• Drehmomentbegrenzung: elektronische Drehmomentbegrenzung inklusive
• Endlagenschalter: zwei einstellbare Endlagenschalter serienmäßig
• Manuelle Übersteuerung: serienmäßig
• Standby-Leistung: < 1 Watt
• Stromversorgung: geeignet für Einphasen-AC- oder DC-Versorgungen
• Umgebungstemperaturbereich: -30 bis 70 °C (Niedertemperaturoption verfügbar)
• Montage: geeignet für jede Lage
• Antriebseinheit: dauerhaft geschmiert, wartungsfrei
• Lokale Schnittstelle: sechsteiliges LCD-Display mit Tasten (schnelle Einrichtung)
• Optionale Zubehörteile: integrierte lokale Bedienelemente mit LCD-Anzeige; Reserve Power Pack (supercaps)
• Fieldbus-Kompatibilität: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
• Geeignete Anwendung: Regelventile und Pumpenanwendungen, die präzise, kontinuierliche Modulation erfordern
