Einbaufähiger HMI RBT50

LEDModbusfür Bedienerschnittstellen

Produktinformation

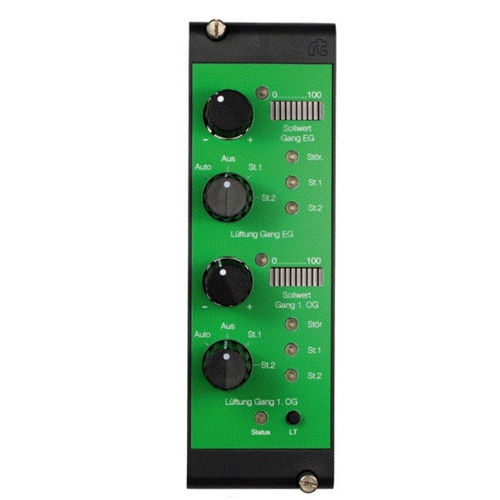

Das Bedienmodul RBT50 ist ein 19" Analog-/Digital-Interface zur Bedienung und manuellen Übersteuerung von zwei analogen Stellwerten und zwei digitalen Ausgängen über Modbus. Es bietet lokale Einstellmöglichkeiten durch zwei Dreh-Encoder mit integrierten Tastern, jeweils mit einer 10-Segment-LED-Balkenanzeige und einer Einzel-LED, sowie zwei Schalter für digitale Ausgänge. Lokal eingestellte Werte werden über Modbus an die DDC bzw. angeschlossene Feldgeräte übertragen und stehen dort zur Ansteuerung von analogen und digitalen Datenpunkten zur Verfügung.

Funktionen / Merkmale

• 2 analoge Stellwerte steuerbar über Dreh-Encoder mit integrierten Tastern
• 2 digitale Ausgänge steuerbar über Schalter
• Je Encoder: 10-Segment-LED-Balkenanzeige plus Einzel-LED zur Visualisierung
• Dimmen des letzten Segments zur Darstellung von Zwischenwerten
• Helligkeitsanpassung der Balkenanzeigen über ein Konfigurationsregister
• Lampentest per Busbefehl oder lokalem Lampenprüftaster
• Kommunikation und Abfrage der Werte über Modbus
• Registerbasierte Abfrage von Schaltern, Tastern und Analogwert-Änderungen (Lesen setzt Bits zurück)

Technische Daten

• Hersteller: romutec Steuer- und Regelsysteme GmbH
• Modell: RBT50
• Produktnummer (SKU): 00003004
• Gewicht: 0,09 kg
• Schnittstelle: Modbus (Busverbindung)
• Eingänge/Ausgänge: 2 analoge Stellwerte (Encoder), 2 digitale Ausgänge (Schalter)
• Anzeige: 10-Segment-LED-Balkenanzeigen mit zusätzlichem Dimm-Level im letzten Segment; Einzel-LEDs für Status
• Bedienelemente: 2 Dreh-Encoder mit integrierten Tastern, 2 Schalter, Lampenprüftaster
• Funktionen: Helligkeitskonfiguration, Lampentest, registerbasierte Statusabfrage
• Verhalten bei Registerauslese: Registerbits werden nach Auslesen auf Null gesetzt
• Hinweis: Hinweise zu Adressierung, maximaler Anzahl Module an einem Modbus-Master, Montage und Busanschluss sind in der Konfigurationsdokumentation zu beachten
