RS485-Kontrollmodul RBT20

Produktinformation

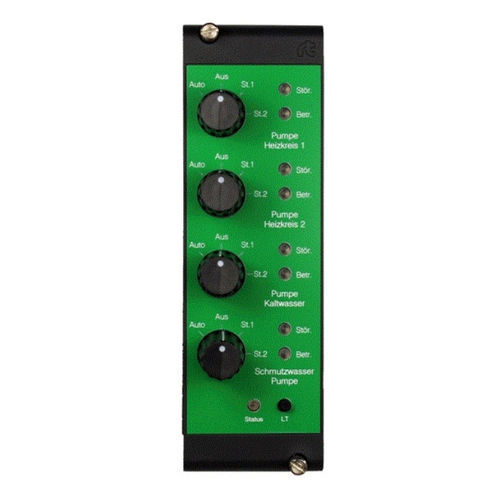

Das romutec RBT20 Bedienmodul verfügt über vier Schalter (Auto - Aus - Hand 1 - Hand 2) zur Ansteuerung bzw. manuellen Übersteuerung von vier digitalen Ausgängen auf einer DDC oder anderen angeschlossenen Feldgeräten. Die digitalen Ausgänge werden durch Busbefehle über eine Modbus-Schnittstelle angesteuert und eignen sich zur Steuerung von 1- oder 2-stufigen Antrieben, Ventilen oder ähnlichen Aktoren. Acht LEDs signalisieren Betriebs- und Störmeldungen (z. B. Frost, Filter, Keilriemen) sowie Statusmeldungen wie Klappenstellungen. LED-Farben: Rot, Grün, Orange. Ein Lampentest der LEDs kann per Busbefehl oder lokal über den Lampenprüftaster am Modul ausgelöst werden. Ein Register steht zur Abfrage, ob und welcher Schalter seit der letzten Auslesung betätigt wurde; das Auslesen setzt alle Bits zurück. Mehrfache Positionsänderungen zwischen den Auslesungen werden trotzdem als Änderung gemeldet. Hinweise zur Anlagenkonfiguration (Adressierung, maximale Anzahl Module an einem Modbus-Master, Montage, Busanschluss) sind im Kapitel Konfiguration zu beachten.

Charakteristika / Spezifikationen

• Modell: RBT20
• Funktion: Bedienmodul mit 4 Schaltern (Auto / Aus / Hand 1 / Hand 2) zur Ansteuerung bzw. manuellen Übersteuerung von 4 digitalen Ausgängen
• Schnittstelle: Modbus (Busbefehle zur Steuerung der digitalen Ausgänge und LEDs)
• Digitale Ausgänge: 4 DO, geeignet z. B. für 1- oder 2-stufige Antriebe
• LED-Indikationen: 8 Meldungen (Betrieb, Störungen wie Frost, Filter, Keilriemen; Statusmeldungen wie Klappenstellungen). LED-Farben: Rot, Grün, Orange
• Lampentest: per Busbefehl oder lokal über Lampenprüftaster
• Schalterabfrage: Register zeigt, ob/welcher Schalter seit letzter Auslesung bewegt wurde; Auslesen setzt Bits zurück
• Hinweis Systemintegration: Adressierung, maximale Anzahl Module pro Modbus-Master, Montage und Busanschluss gemäß Kapitel Konfiguration beachten
• Hersteller: romutec Steuer- und Regelsysteme GmbH
• Artikelnummer / SKU: 00003001
• Gewicht: 0.081 kg
• ReleaseDate: 2026-04-28

Integration und Montage
Modbus-Adressen und Verkabelung gemäß Kapitel Konfiguration einstellen. Die maximale Anzahl Module pro Modbus-Master beachten und Montagehinweise zur Sicherstellung einer stabilen Buskommunikation befolgen.

Typische Anwendungen

• Manuelle oder ferngesteuerte Steuerung von 1- oder 2-stufigen Antrieben
• Steuerung von Ventilatoren, Ventilen und Klappen
• Statusanzeige und Störmeldung über LEDs
