RS485-Kontrollmodul RBT40

Produktinformation

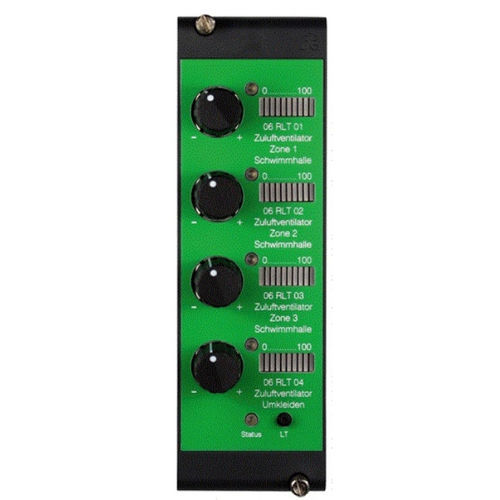

Das Analogmodul robutec RBT40 dient zur manuellen Übersteuerung und zur Ansteuerung von vier analogen Ausgängen auf einer DDC oder angeschlossenen Feldbusgeräten. Es verfügt über vier Dreh‑Encoder mit integriertem Taster; jedem Encoder ist eine 10‑Segment‑LED‑Balkenanzeige und eine separate Status‑LED zugeordnet. Die Balkenanzeigen erlauben das Dimmen des letzten leuchtenden Segments zur Darstellung von Zwischenwerten. Die analogen Stellwerte werden per Modbus abgefragt und der DDC zur Steuerung analoger Datenpunkte (z. B. Ventile, Lüftungsklappen) bereitgestellt. Status‑LEDs werden mittels Modbus‑Befehlen angesteuert, die Balkenanzeigen zeigen die mit den Encodern eingestellten Werte. Die Helligkeit aller Balkenanzeigen ist über ein Konfigurationsregister einstellbar. Ein Lampentest kann lokal (Taste) oder über Modbus ausgelöst werden. Jeweils ein Register steht zur Abfrage von Tasterdruck und geänderten Analogwerten bereit; das Auslesen setzt die entsprechenden Bits zurück. Hinweise zur Anlagenkonfiguration (Adressierung, maximale Anzahl Module an einem Modbus‑Master, Montage, Busanschluss etc.) finden Sie im Kapitel Konfiguration.

Funktionsübersicht

• Manuelle Übersteuerung und Ansteuerung von 4 analogen Ausgängen
• 4 Dreh‑Encoder mit integriertem Taster
• Je Encoder: 10‑Segment LED‑Balkenanzeige + separate Status‑LED
• Dimmen des letzten Segments zur Darstellung von Zwischenwerten
• Kommunikation und Abfrage der analogen Stellwerte über Modbus
• Status‑LEDs steuerbar per Modbus‑Befehl
• Helligkeitssteuerung der Balkenanzeigen via Konfigurationsregister
• Lampentest lokal (Taster) oder per Modbus auslösbar
• Register zur Abfrage von Tasterzuständen und geänderten Analogwerten; Auslesen setzt Bits zurück

Technische Daten

• Hersteller: romutec Steuer- und Regelsysteme GmbH
• Modell: RBT40
• Produktnummer / SKU: 00003003
• Gewicht: 0,097 kg
• Versorgungsspannung: 24 V DC (±10%)
• Stromaufnahme: max. 150 mA (bei Vollausschlag aller Balkenanzeigen)
• Bus‑Schnittstelle: RS485
• Protokoll: Modbus RTU (8 N 1)
• Unterstützte Baudraten: 9.600 / 19.200 / 38.400 / 57.600
• Anzahl analoge Ausgänge (auf DDC / Feldgerät): 4 (manuell übersteuerbar mit Encodern)
• Bedienelemente: 4x Dreh‑Encoder mit integriertem Taster
• Anzeige: 4x 10‑Segment LED‑Balkenanzeigen + 4x Einzel‑LED; dimmbares letztes Segment
• EEPROM‑Schreibzyklen: bis zu 100.000
• Betriebstemperatur: 0…50 °C
• Lager-/Transporttemperatur: 0…70 °C
• Relative Feuchte: 10…90% (nicht kondensierend)
• Schutzart: IP20

Integration / Montage
Verbinden Sie das Modul über das Flachbandkabel mit der zentralen Anschlussplatine. Verkabeln Sie RS485 gemäß Systemdokumentation und konfigurieren Sie die Modbus‑Adressierung wie im Konfigurationskapitel beschrieben. Beachten Sie die maximal zulässige Anzahl Module pro Modbus‑Master und folgen Sie den Montage‑ sowie Busanschluss‑Hinweisen für einen störungsfreien Betrieb.
