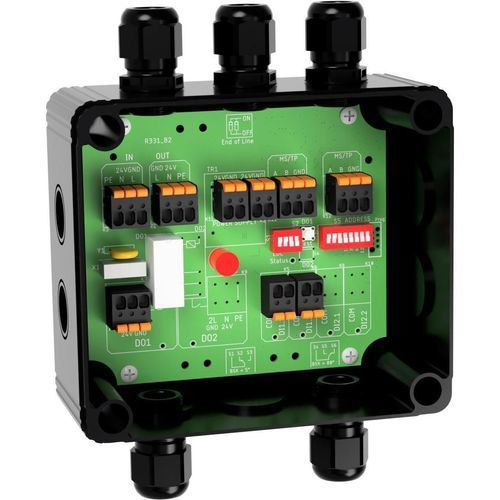

Digitales E/A-Modul FBB-2DI1DO-R.24.AMP

RS-485BACnetmit Relais-Ausgang

Produktinformationen
Die Module FBB-2DI1DO-R.24.AMP sind kompakte I/O-Module mit zwei digitalen Eingängen und einem Relaisausgang für dezentrale Schaltaufgaben. Sie sind ausgelegt zur Ansteuerung motorischer Brandschutzklappen sowie zur Übermittlung der Klappenrückmeldung (Endschalter AUF/ZU) und für allgemeine Remote-I/O-Anwendungen.

Laufzeitmessung und Diagnose
Für motorische Brandschutzklappen wird die Laufzeitmessung unterstützt. Bei jedem Lauf werden Öffnungs- und Schließzeiten sowie die Totzeit (Zeit bis zur Meldung des Verlassens der Ausgangsstellung) ermittelt. Die gemessenen Zeiten werden mit konfigurierbaren Maximalwerten verglichen, die bei der Inbetriebnahme gesetzt werden, um Diagnosen und Wartungsmaßnahmen zu unterstützen.

Optionen / Varianten

• Versorgungsspannung: erhältlich in 24 V (AC/DC) oder 230 V Ausführungen. Bei R.230-Varianten wird die Versorgungsspannung als Ausgangssignal für die Relaiskontakte genutzt (L wird über den Schließerkontakt des Relais an den Digitalausgang geschaltet).
• Option "AMP": Varianten mit vorkonfektionierbaren AMP-Steckern zur schnellen Anbindung von Brandschutzklappen mit vorkonfektionierten Kabeln.

Technische Daten

• Modell: FBB-2DI1DO-R.24.AMP
• Funktion: 2 digitale Eingänge (DI), 1 Relaisausgang (DO)
• Relaisausgang (R.230-Varianten): 230 V, 16 A
• Geeignet für: dezentrale Schaltaufgaben, Ansteuerung motorischer Brandschutzklappen und Klappenrückmeldung, allgemeine Remote I/Os
• Laufzeitmessung: Ermittlung von Öffnungs-/Schließzeiten und Totzeit; Vergleich mit bei Inbetriebnahme gesetzten Maximalwerten
• Varianten: FBB-4DI2DO.R.xxx und FBB-2DI1DO.R.xxx in verschiedenen Ausführungen
• Versorgungsoptionen: 24 V AC/DC (±10%) oder 230 V AC (±10%) je nach Modell
• Bus-Schnittstelle: RS485, galvanisch getrennt; Protokoll: BACnet MS/TP
• Unterstützte Baudraten: 9.600; 19.200; 38.400; 57.600; 76.800; 115.200 (Autobauding unterstützt)
• Speicher: uPC-intern; EEPROM für Konfiguration mit bis zu 100.000 Schreibzyklen
• Umgebung: Betriebstemperatur 0...50°C; Lager/Transport -10...70°C; Relative Feuchte 10...90% nicht kondensierend
• Schutzart: IP54 bei .AMP-Varianten; IP66/IP67 je nach Kabelführung verfügbar
• Gehäuseabmessungen: 160 x 140 x 81 mm
• Gewicht: 0,427 kg
• Produktnummer / SKU: 00003222
