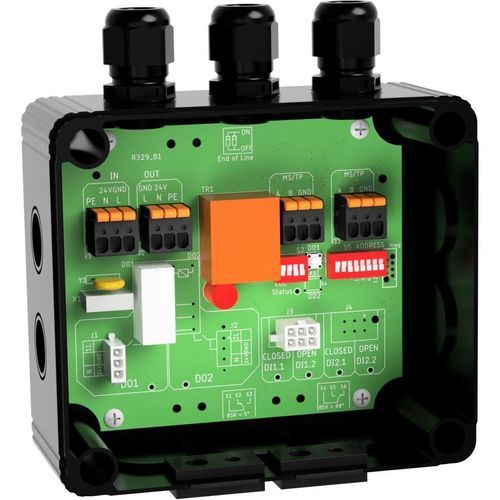

Digitales E/A-Modul FBB-2DI1DO-R.230.AMP

Feldbusmit Relais-Ausgang2 Digitaleingänge

Produktübersicht
Das I/O-Modul FBB-2DI1DO-R.230.AMP verfügt über zwei digitale Eingänge und einen Relaisausgang. Es ist für dezentrale Schaltaufgaben ausgelegt und zur Ansteuerung motorischer Brandschutzklappen (BSK) mit Rückmeldung (Endschalter AUF/ZU) sowie als Remote I/O/Datensammler geeignet.

Funktionen und Betriebsverhalten
Das Modul bietet Laufzeitmessungen für motorische BSK. Bei jedem Lauf werden Gesamtlaufzeiten für Öffnen und Schließen sowie die Totzeit (Zeit bis zur Meldung des Positionswechsels) ermittelt. Die gemessenen Zeiten werden mit maximalen Grenzwerten verglichen, die bei der Inbetriebnahme in den Moduleigenschaften hinterlegt werden.

Verfügbare Varianten / Optionen

• Versorgungsspannung: 24 V oder 230 V. Bei R.230-Modellen wird die Versorgungsleitung (L) über den Relaiskontakt auf den digitalen Ausgang durchgeschaltet, sodass der Ausgang im aktiven Zustand die Versorgungsspannung liefert.
• Option AMP: AMP-Varianten sind mit speziellen steckbaren Anschlussbuchsen ausgestattet, die den Anschluss vorkonfektionierter, steckbarer Kabel für BSK-Antriebe ermöglichen.

Anwendungsbereiche
Dezentrale Schaltaufgaben, Ansteuerung und Rückmeldung motorischer Brandschutzklappen (BSK), Einbindung als Remote I/O oder Datensammler in Gebäudeautomations- und Brandschutzsysteme.

Technische Daten

• Digitale Eingänge: 2
• Digitalausgänge: 1 Relaisausgang (bei R.230-Modellen wird die Versorgungsspannung über den Relaiskontakt geschaltet)
• Relais-Bewertung: 230 V / 16 A
• Geeignet für: BSK-Antriebe (motorische Brandschutzklappen) und allgemeine dezentrale Datenpunkte
• Messfunktionen: Laufzeitmessung (Öffnen/Schließen) und Totzeiterfassung bei jedem Lauf
• Versorgungsoptionen: 24 V oder 230 V (R.230 nutzt L als Relais-Ausgangssignal)
• Option: AMP = spezielle Anschlussbuchsen für vorkonfektionierte, steckbare Kabel
• Gewicht: 0,45 kg
• Hersteller / Marke: romutec Steuer- und Regelsysteme GmbH
• Produktnummer / SKU: 00003223
