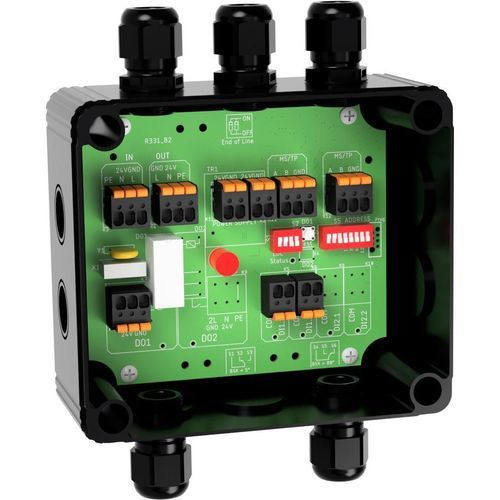

Digitales E/A-Modul FBB-2DI1DO.R

Feldbusmit Relais-Ausgang2 Digitaleingänge

Produktinformation
Die Module FBB-2DI1DO.R.xxx verfügen über zwei digitale Eingänge und einen Relaisausgang. Sie sind für dezentrale Schaltaufgaben vorgesehen und eignen sich zur Ansteuerung motorischer Brandschutzklappen mit Klappenrückmeldung (Endschalter AUF/ZU) sowie für allgemeine dezentrale Datenpunkte (Remote-I/Os).

Laufzeitmessung für motorische Brandschutzklappen
Für die Anwendung mit motorischen Brandschutzklappen stehen Objekte zur Verfügung, die gemessene Laufzeiten enthalten. Die Messung erfolgt bei jedem Lauf der Klappe und ermittelt die Gesamtdauer des Öffnens und Schließens sowie die Totzeit bis zur Meldung des Verlassens der ursprünglichen Stellung. Die gemessenen Zeiten werden mit Maximalwerten verglichen, die bei der Inbetriebnahme in die dafür vorgesehenen Eigenschaften eingetragen werden müssen.

Varianten und Optionen
Die FBB-4DI2DO.R.xxx und FBB-2DI1DO.R.xxx sind in verschiedenen Varianten erhältlich. Optionen umfassen:

• Versorgungsspannung (24V oder 230V): Bei der Variante FBB-xxx-R.230 wird die Versorgungsspannung gleichzeitig als Ausgangssignal für die Relaisausgänge verwendet; L (230V) wird über den Schließerkontakt des Relais an den Digitalausgang durchgeschaltet.
• Option "AMP": Modulvarianten mit speziellen Anschlussbuchsen für vorkonfektionierte Kabel, wie sie von verschiedenen Herstellern von Brandschutzklappen angeboten werden.

Technische Daten

• Serie / Modellreihe: FBB-2DI1DO.R (Varianten: FBB-2DI1DO.R.xxx)
• Digitale Eingänge: 2
• Relaisausgänge: 1
• Relais Nennwert: 230V / 16A
• Versorgungsspannung: wählbar 24V oder 230V
• Optionen: AMP-Ausführung (spezielle Anschlussbuchsen für vorkonfektionierte Kabel)
• Einsatzgebiet: Dezentrale Schaltaufgaben, insbesondere Ansteuerung motorischer Brandschutzklappen inkl. Klappenrückmeldung und Laufzeitmessung
• Gewicht: 0,452 kg
• Produktnummer / SKU: 00003220
• Schutzart: IP67
• Hersteller: romutec Steuer- und Regelsysteme GmbH
