Digitales Oszilloskop R&S®MXO 5C

analogTischMehrweg

Übersicht

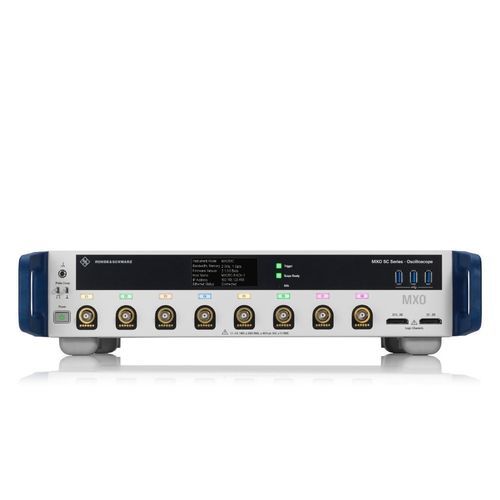

Das R&S®MXO 5C bietet die Messleistung der MXO 5 Serie in einem kompakten 2 HE Rackgehäuse. Erhältlich als 4‑ oder 8‑Kanal‑Gerät mit Bandbreiten von 100 MHz bis 2 GHz, ermöglicht es zeit‑ und frequenzbasierte Messungen mit großem Speicher, hohe Erfassungsraten und LAN‑Fernsteuerung über integrierten Webbrowser und virtuelle Frontplatte.

Hauptmerkmale

• Bandbreite: 4‑Kanal: 350 MHz–2 GHz | 8‑Kanal: 100 MHz–2 GHz
• Gehäuse: 2 HE für Rackeinbau oder Stapelbetrieb
• Integriertes energiesparendes E‑Ink‑Display für IP und Status
• Zone‑Trigger für Analoge, Spektrum und Mathematik
• Hohe Erfassungsleistung: >4,5 Mio. Messkurven/s; 12‑bit ADC; Standard‑Speicher 500 MPunkte

Funktionen & Vorteile

• MXO 5 Architektur in kompaktem 2 HE Gehäuse
• 4 oder 8 analoge Kanäle gleichzeitig; MSO‑Option bis zu 16 digitalen Kanälen
• Tiefes Erfassungsspeicher (500 MPunkte Standard; optional 1 GPoint)
• Erweiterte Trigger, hohe Empfindlichkeit, Abtastung bis 5 GSample/s auf 2 Kanälen
• Einheiten stapelbar zur Erweiterung der Kanalanzahl (bis zu 16)
• Externe Anzeige per HDMI/DisplayPort; USB‑Touch Unterstützung
• Fernbedienung: Web‑UI, virtuelle Frontplatte, 100% SCPI und MXO Kompatibilität

Verfügbare Modelle (Auszug)
R&S®MXO5C-43 | 350 MHz | 4 ch | 21.500 USD
R&S®MXO5C-45 | 500 MHz | 4 ch | 26.790 USD
R&S®MXO5C-41 | 1 GHz | 4 ch | 33.940 USD
R&S®MXO5C-42 | 2 GHz | 4 ch | 38.040 USD
R&S®MXO5C-81 | 100 MHz | 8 ch | 23.820 USD
R&S®MXO5C-82 | 200 MHz | 8 ch | 28.460 USD
R&S®MXO5C-83 | 350 MHz | 8 ch | 35.070 USD
R&S®MXO5C-85 | 500 MHz | 8 ch | 44.330 USD
R&S®MXO5C-810 | 1 GHz | 8 ch | 56.240 USD
R&S®MXO5C-820 | 2 GHz | 8 ch | 62.900 USD

Dokumente verfügbar

• Produktbroschüre (Englisch)
• Technische Spezifikationen (Englisch)

Anwendungen / Einsatzfälle

• Prüfstände mit hoher Kanal­dichte (2 HE Rackintegration)
• Zeit‑ und Frequenzmessungen mit großem Speicher
• Leistungselektronik, Hochgeschwindigkeits‑Digitaltests, RF‑ und Spektrumanalysen
• Automatisierte und entfernte Messungen via LAN / Web‑UI / SCPI

Technische Daten (Auswahl)

• Analoge Kanäle: 4 oder 8; optionale MSO: bis zu 16 digitale Kanäle
• Analoge Bandbreite (–3 dB): 100 MHz–2 GHz modellabhängig
• Abtastrate (Echtzeit): bis zu 5 Gsample/s (2 ch); 2,5 Gsample/s (4 ch)
• Erfassungsspeicher: Standard 500 MPunkte; optional 1 GPoint (B110)
• Max. Erfassungsrate: >4.500.000 Messkurven/s
• Vertikale Auflösung: bis zu 18 bit (HD); ADC 12 bit nativ
• Abmessungen (B×H×T): 445 × 105 × 405 mm; Gewicht: 8,7 kg (nom.)
• Schnittstellen: USB 3.1 vorne/hinten, RJ‑45 GigE, HDMI 2.0, DisplayPort++ 1.3
