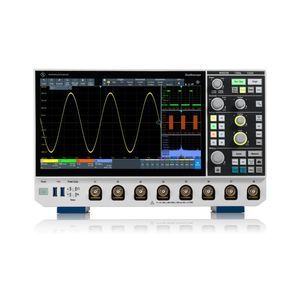

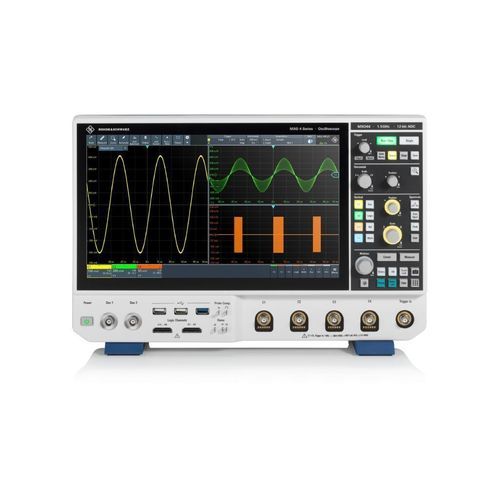

Digitales Oszilloskop R&S®MXO 4

analogTisch4 Kanäle

Einführung
Die R&S®MXO 4 Serie ist eine Oszilloskop‑Familie der nächsten Generation zur schnellen Erkennung von Signalanomalien, für präzise Messungen und umfassende Spektrumanalysen. Hohe Echtzeit‑Aktualisierungsraten, große vertikale Auflösung und tiefe Erfassungsmemory werden mit einem 13,3" Full‑HD kapazitiven Touchscreen und einer intuitiven UI kombiniert.

Highlights

• Bandbreiten: 200 MHz – 1,5 GHz
• Aktualisierungsrate: > 4,5 Mio. Messkurven/s; Spektrumerfassung bis zu 50.000 FFT/s (bis zu 4 Spektren)
• Vertikale Auflösung: 12‑Bit ADC (HD‑Modus bis 18 Bit), bis zu 10‑Bit ENOB
• Standard‑Speicher: 400 Mpoints pro Kanal (optionale 800 Mpoints interleaved)
• Zone‑Trigger auf Analog, Spektrum und Math

Technologie und Bedienkomfort
Das MXO 4 bietet 12‑Bit ADC bei allen Abtastraten, sehr tiefe Standard‑Speicher und eine Touch‑zentrische Bedienung. Die Architektur verbessert die Echtzeit‑Erfassung (bis ~90 %) und ermöglicht präzise Messungen auch bei sehr kleinen Signalen über die gesamte Bandbreite.

Merkmale & Vorteile

• Schnelle Anomalieerkennung: > 4,5 Mio. Kurven/s, bis zu 90% Echtzeit‑Erfassung, schnelle automatische Messungen inkl. FFT und Cursor
• Hohe Messgenauigkeit: 12‑Bit ADC bei allen Abtastraten, HD‑Modus bis 18 Bit, vertikale Skalierung bis 500 µV/div, Offset ±5 V
• Große Erfassungsfenster: 400 Mpoints Standard pro Kanal, segmentierter Speicher (10.000 Segmente), History‑Modus (10.000 Erfassungen)
• Präzises Triggern: 1/10.000 Div Empfindlichkeit, Triggerjitter ~1 ps, Re‑Arming < 21 ns, digitale Trigger‑Filter und Hysterese
• Leistungsfähige Spektrumanalyse: bis ~45.000 FFT/s, dedizierte HF‑Regler, Peak‑Listen und Max/Min‑Hold

Anwendungsbeispiele

• HF‑ und Spektrumanalysen mit Zeitkorrelation
• Erkennung seltener Signalanomalien
• Leistungs‑ und Leistungsqualitätsmessungen
• Triggern/Decodieren serieller Busse, Forschung & Fertigungstests

Charactéristiques / spécifications techniques (Auszug)

• Analoge Kanäle: 4
• Optionale digitale Kanäle (MSO): 16
• Analoge Bandbreite (‑3 dB): 200, 350, 500 MHz, 1 GHz, 1,5 GHz
• Sampling‑Rate (Echtzeit): bis zu 5 Gsample/s (2 Kanäle), 2,5 Gsample/s (4 Kanäle)
• Erfassungsspeicher: 400 Mpoints Standard (pro Kanal single); Option MXO4‑B108: 800 Mpoints
• Max. Aktualisierungsrate: > 4.500.000 Kurven/s
• Display: 13,3" Full HD kapazitiver Touchscreen
• Abmessungen: 414 × 279 × 162 mm; Gewicht: ca. 6,0 kg
