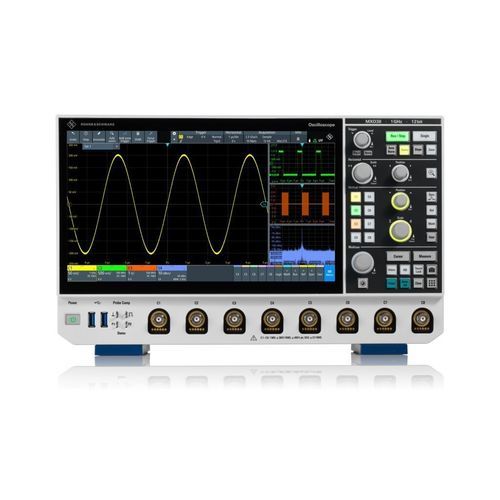

Digitales Oszilloskop R&S®MXO 3

analogTischMehrweg

Kurzbeschreibung
Die R&S®MXO 3 Serie ist ein Oszilloskop der nächsten Generation mit hohen Erfassungsraten, sehr guter vertikaler Auflösung und kompakter Rack‑Integration. Erhältlich in 4‑ oder 8‑Kanal‑Ausführungen mit optionaler 16‑Kanal‑MSO‑ und AWG‑Option, ermöglicht es detailliertes Zeit‑ und Frequenzbereichs‑Debugging bei nur 5 HE und einem 11,6″ Full‑HD‑Touchscreen.

Hauptmerkmale

• Analoge Bandbreiten: 100 MHz – 1 GHz
• Erfassungsrate: > 4,5 Mio. Kurven/s und bis zu 99 % Echtzeit‑Erfassung
• Spectrum‑Verarbeitung: bis zu 50.000 FFT/s mit unabhängigen Zeit/Frequenz‑Einstellungen
• Architektur: 12‑bit ADC mit 18‑bit HD‑Modus
• Kompakte 8‑Kanal‑Modelle mit optionalem MSO, integriertem Generator und 11,6″ Display

Merkmale & Vorteile
Schnell

• Hohe Aktualisierungsraten zur Aufdeckung transitorischer und seltener Ereignisse
• > 4,5 Mio. Erfassungen/s und bis zu 99 % Echtzeit‑Erfassung
• Hardware‑beschleunigte Mathematik und Zonentrigger
• Branchenführende Spektralverarbeitung bis zu 50.000 FFT/s

Genau

• 12‑bit ADC für hohe vertikale Auflösung bei allen Abtastraten; 18‑bit HD‑Modus für mehr Detail
• Niedriges Rauschen < 50 µV RMS (z. B. 1 mV/div, 100 MHz)
• Großer Offset ±3 V bei 1 mV/div auf 50 Ω‑ und 1 MΩ‑Pfaden

Kompakt

• Kleine Stellfläche — 5 HE mit großem 11,6″ Full‑HD‑Touchscreen
• Hohe Integration: viele Funktionen in einem platzsparenden Gehäuse

Trigger auf jedem Detail

• Hochpräziser digitaler Trigger mit Empfindlichkeit bis 0,0001 Div
• Einstellbare Trigger‑Hysterese und Zonentrigger für Analog, Spektrum und Math
• Rearm‑Zeit < 21 ns und sehr geringer Trigger‑Jitter (~1 ps)

Spektrum

• Schnelle, präzise Frequenzbereichsmessungen mit vertrauten HF‑Bedienelementen (Center/Span oder Start/Stop, RBW)
• Bis zu 50.000 FFT/s und unabhängige Zeit/Frequenz‑Einstellungen für Harmonische/EMI‑Debugging

Tiefes Erfassungs‑Speicher

• Standard 125 MPunkte pro Kanal; optional bis zu 500 MPunkte pro Kanal (R&S®MXO3‑B105)
• Unabhängige Sample‑Rate, Record‑Length und Timebase‑Einstellungen; große History‑Segment‑Kapazität

Zusätzliche Fähigkeiten

• Umfangreiche Wellenform‑Mathematik: bis zu 8 Gleichungen (math on math) und gängige Funktionen (add/sub/mul/div, integrieren, differentiieren, Filter)
• Automatische Messungen > 40; 4 Cursor‑Messungen
• Erweiterte Bedienbarkeit: kapazitiver Touchscreen, anpassbare Werkzeugleiste, R&S®SmartGrid Drag & Drop

Technische Daten

• Analoge Kanäle: 4 oder 8
• Digitale Kanäle (optionales MSO): 16
• Analoge Bandbreite (‑3 dB): 100, 200, 350, 500 MHz, 1 GHz
• Anstiegszeit (1 GHz): < 350 ps
• Eingangsimpedanz: 50 Ω ±1,5 %; 1 MΩ ±1 % ∥ 12 pF (gemessen)
• Vertikale Auflösung: 12‑bit ADC; bis zu 18‑bit im HD‑Modus
• Abtastrate (analog, Echtzeit): max. 5 Gsample/s; max. 2,5 Gsample/s bei allen Kanälen gleichzeitig
• Erfassungsspeicher: Standard 125 MPunkte; optional bis 500 MPunkte/Kanal
• Max. Erfassungsrate: > 4.500.000 Wellenformen/s
• Display: 11,6″ LC TFT kapazitiver Touchscreen, 1920 × 1080 (Full HD)
• Abmessungen (B×H×T): 375 mm × 233 mm × 163 mm; Gewicht (nom.): 4,0 kg; Einbauhöhe: 5 HE
