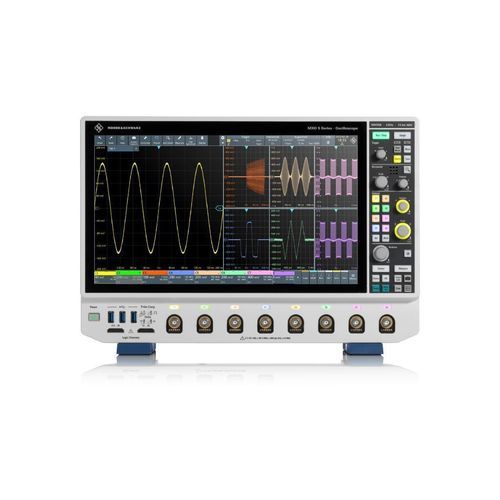

Digitales Oszilloskop R&S®MXO 5

analogTischMehrweg

Kurzbeschreibung
Die Serie R&S®MXO 5 ist eine leistungsstarke Oszilloskopplattform in 4‑ und 8‑Kanal‑Ausführungen. Sie kombiniert hohe Erfassungsraten, großen Speicher und multispektrale Spektrumanalysefunktionen zur Beschleunigung von Debugging, Validierung und Produktionstests elektronischer Systeme.

Hauptmerkmale

• Kanäle: 4 oder 8 analoge Kanäle; optional MSO bis zu 16 digitale Kanäle
• Bandbreite: modellabhängig, aufrüstbar bis 2 GHz
• Erfassungsrate: > 4,5 Millionen Wellenformen/s; FFT Spektrum > 50k FFT/s
• Vertikale Auflösung: 12‑Bit ADC; bis zu 18 Bit im HD‑Modus
• Standard‑Speicher: 500 MPoints pro Kanal (optional bis 1 GPoint)

Merkmale & Vorteile

• Hohe Durchsatzraten: 8‑Kanal‑Architektur mit > 4,5 Millionen Erfassungen/s und hohen Multi‑Kanal‑Wellenformraten.
• Exakte vertikale Messung: 12‑Bit ADC über alle Abtastraten und HD‑Architektur mit 18 Bit für bessere Auflösung und geringes Rauschen (~130 μV).
• Tiefes Erfassen: 500 MPoints Standard pro Kanal, segmentierter Speicher und History‑Modus für lange Aufzeichnungen; Option 1 GPoint.
• Fortgeschrittenes Triggering: Zone‑Trigger für Analog, Spektrum und Math; Empfindlichkeit bis 0,0001 Div; geringe Jitter und schnelles Re‑Arm.
• Multispektrale Analyse: gleichzeitige Spektren, unabhängige Zeit-/Frequenzsteuerung und hoher FFT‑Durchsatz für RF/Time‑Korrelationen.

Verfügbare Modelle

• R&S®MXO54-350 — 4 ch, 350 MHz
• R&S®MXO54-500 — 4 ch, 500 MHz
• R&S®MXO54-1000 — 4 ch, 1 GHz
• R&S®MXO54-2000 — 4 ch, 2 GHz
• R&S®MXO58-100 — 8 ch, 100 MHz
• R&S®MXO58-500 — 8 ch, 500 MHz

Downloads
Produktbroschüre und vollständiges Datenblatt (PDF) stehen beim Hersteller zum Download bereit.

Technische Daten

• Display: 15,6 Zoll Full HD kapazitiver Touchscreen
• Abtastrate: bis zu 5 GSa/s (2 Kanäle) ; 2,5 GSa/s (4 Kanäle) ; interpoliert bis 5 TSa/s
• Speicher: 500 MPoints Standard pro Kanal ; Option MXO5‑B110 auf 1 GPoint
• Trigger: Edge, Glitch, Width, Runt, Window, Zone Trigger, serielle Bus‑Trigger und erweiterte Modi
• I/O: USB 3.1 Ports, RJ‑45 GigE, HDMI 2.0, DisplayPort++ 1.3
• Abmessungen: 445 × 314 × 153 mm ; Gewicht ca. 9,0 kg
