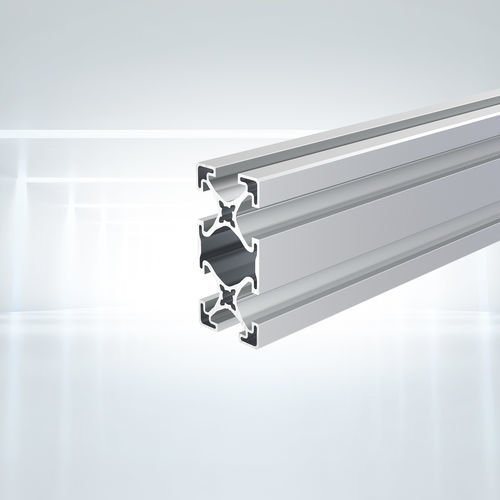

Aluminiumprofil PIL 4180 series

anodisiertes Aluminiumrechteckigfür Maschinenrahmen und -gehäuse

Anwendung

• Maschinenabdeckungen
• Gehäuse
• Sicherheitszaun-Paneele
• Leichte Maschinenrahmen
• Arbeitsplätze
• Regale, Gestelle, Wagen (MRO-Ausstattung)

Produktübersicht
Aluminium-Extrusionsprofil 40x80 Lean Line (PIL 4180) für modulare Rahmen und leichte Strukturanwendungen. Entwickelt zur Gewichts- und Materialkostensenkung gegenüber schwereren Profilen, mit standardisierten Nutprofilen für schnellen Zusammenbau.

Technische Daten
Material: Aluminium EN AW-6063-T66 seidenmatt eloxiert
Widerstandsmoment W_x: 11,9 cm3
Widerstandsmoment W_y: 6,4 cm3
Flächenträgheitsmoment I_x: 47,4 cm4
Flächenträgheitsmoment I_y: 12,8 cm4
Torsions-Flächenträgheitsmoment I_t: 5,9 cm4
Querschnittsfläche A: 790,8 mm2
Gewicht pro Meter: 2,140 kg

Artikelvarianten

• Profil 40x80 Lean Line, zugeschnitten, beidseitig M8-gewindebohrung, Tiefe 50 mm — SKU: PIL4180SNN
• Profil 40x80 Lean Line, Lagerlänge 6050 mm — SKU: PIL4180NNN
• Profil 40x80 Lean Line, Packung 40 Stangen, Länge 6050 mm — SKU: PIL4180PAC

CAD / Zeichnungen
2D-Zeichnung und CAD-Daten verfügbar für die Einbindung in Konstruktionswerkzeuge (Downloads auf der Produktseite).

Merkmale / Spezifikationen

• Modell: PIL 4180
• Produktname: 40x80 Lean Line
• Nominalgröße: 40 x 80 mm (Lean Line)
• Material: EN AW-6063-T66, seidenmatt eloxiert
• Querschnittsfläche: 790,8 mm2
• Gewicht: 2,140 kg/m
• Widerstandsmomente: W_x = 11,9 cm3; W_y = 6,4 cm3
• Flächenträgheitsmomente: I_x = 47,4 cm4; I_y = 12,8 cm4; I_t = 5,9 cm4
