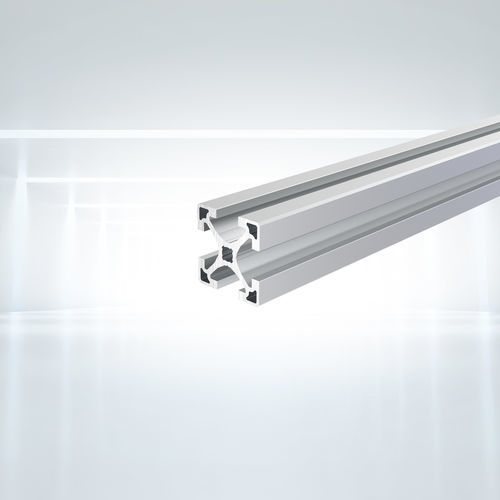

Aluminiumprofil PIL 4040 seriesTquadratischfür Förderbandrahmen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- Aluminium
- Form
- quadratisch
- Verwendung
- für Maschinenrahmen und -gehäuse, für Maschinenschutz, für Förderbandrahmen, für Regalschränke, für die Transporttechnik
- Weitere Eigenschaften
- leichtgewichtig, extrudiert
- Breite
40 mm
(1,575 in)- Höhe
40 mm
(1,575 in)
Beschreibung
Übersicht
Aluminiumprofil PIL 4040 für modulare Konstruktionen und Maschinenrahmen. 14 mm Nut, kompatibel innerhalb der 40-mm-Profilserie. Seidenmatt eloxierte Oberfläche; Material EN AW-6063-T66.
Anwendungen
Verfügbare Varianten
Downloads
Technische Daten
Aluminiumprofil PIL 4040 für modulare Konstruktionen und Maschinenrahmen. 14 mm Nut, kompatibel innerhalb der 40-mm-Profilserie. Seidenmatt eloxierte Oberfläche; Material EN AW-6063-T66.
Anwendungen
- Maschinenverkleidungen und -schutz
- Leichtbau-Maschinenrahmen
- Arbeitsplätze und Montagezellen
- Förder- und Materialflusssysteme
- Regale, Gestelle und Transportwagen
Verfügbare Varianten
- Profil 40x40, auf Länge geschnitten, M8 beidseitig geschnitten — SKU: PIL4040SNN
- Profil 40x40, Lagerlänge 6050 mm — SKU: PIL4040NNN
- Profil 40x40, Pack 80 Stück, Lagerlänge 6050 mm — SKU: PIL4040PAC
Downloads
- Catalog17_Extrusion and Fastening Technology (PDF)
- Catalog16.5_Technical appendix_Extrusion (PDF)
- Catalog16.5_Technical appendix_Fastener (PDF)
- Robotunits_Folder_EN_web (PDF)
Technische Daten
- Marke: Robotunits
- Modell: PIL 4040
- Nennmaß: 40 x 40 mm
- Nut: 14 mm
- Material: EN AW-6063-T66, eloxiert
- Widerstandsmoment W_x = W_y: 4,3 cm3
- Flächenträgheitsmoment I_x = I_y: 8,6 cm4
- Torsions-Flächenträgheitsmoment I_t: 0,7 cm4
- Querschnittsfläche A: 554,6 mm2
- Gewicht: 1,530 kg/m
