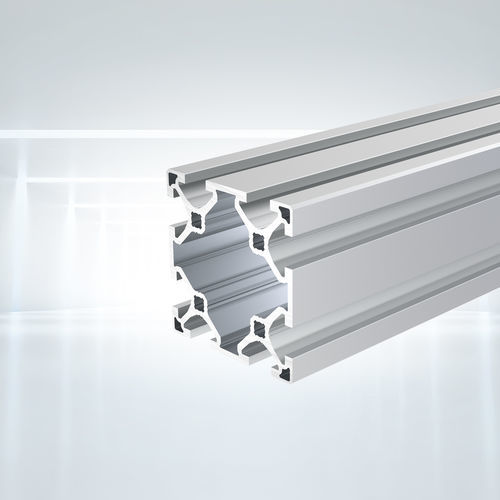

Profil / anodisiertes Aluminium PIL 8080 seriesAluminiumAluminiumlegierungquadratisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- Aluminium, anodisiertes Aluminium, Aluminiumlegierung
- Form
- quadratisch
- Verwendung
- rahmen, für Maschinenrahmen und -gehäuse, für Maschinenschutz, für Förderanlagen, für Regalschränke
- Weitere Eigenschaften
- extrudiert
- Breite
80 mm
(3,15 in)- Höhe
80 mm
(3,15 in)
Beschreibung
Produktübersicht
Aluminiumprofil 80x80, Modell PIL 8080. Modulares T-Nut-Profil für Maschinenrahmen, Arbeitsplätze und Baugruppen.
Modellcode
PIL 8080
Anwendung
Verfügbare Artikelvarianten
Technische Daten
Material: Aluminium EN AW-6063-T66, seidenmatt eloxiert
Widerstandsmoment W_x = W_y: 28,0 cm3
Flächenträgheitsmoment I_x = I_y: 112,0 cm4
Torsions-Flächenträgheitsmoment I_t: 59,5 cm4
Querschnittsfläche A: 1547,0 mm2
Gewicht pro Meter: 4,280 kg/m
Downloads (produktbezogen)
Kataloge und technische Anhänge für die Profilfamilie verfügbar (Produktkataloge und technische Datenblätter).
CAD / Zeichnungen
2D-Zeichnung und 3D-CAD-Modelle zum Download verfügbar (Zugriff kann Registrierung erfordern).
Eigenschaften / technische Spezifikationen
Aluminiumprofil 80x80, Modell PIL 8080. Modulares T-Nut-Profil für Maschinenrahmen, Arbeitsplätze und Baugruppen.
Modellcode
PIL 8080
Anwendung
- Maschinenrahmen
- Arbeitsplätze
- Maschinenverkleidungen und Gehäuse
- Regale, Fahrgestelle und Wagen (MRO-Ausrüstung)
- Rahmen und Aufbauten für Förderbänder
Verfügbare Artikelvarianten
- Profil 80x80, auf Länge gesägt, beidseitig M8 geschnitten, 50 mm — SKU: PIL8080SNN
- Profil 80x80, Vollstange Länge 6050 mm — SKU: PIL8080NNN
- Profil 80x80, Pack mit 25 Stangen, Länge 6050 mm — SKU: PIL8080PAC
Technische Daten
Material: Aluminium EN AW-6063-T66, seidenmatt eloxiert
Widerstandsmoment W_x = W_y: 28,0 cm3
Flächenträgheitsmoment I_x = I_y: 112,0 cm4
Torsions-Flächenträgheitsmoment I_t: 59,5 cm4
Querschnittsfläche A: 1547,0 mm2
Gewicht pro Meter: 4,280 kg/m
Downloads (produktbezogen)
Kataloge und technische Anhänge für die Profilfamilie verfügbar (Produktkataloge und technische Datenblätter).
CAD / Zeichnungen
2D-Zeichnung und 3D-CAD-Modelle zum Download verfügbar (Zugriff kann Registrierung erfordern).
Eigenschaften / technische Spezifikationen
- Produktname: Profil 80x80
- Modell: PIL 8080
- Material: EN AW-6063-T66 (seidenmatt eloxiert)
- Widerstandsmoment (W_x / W_y): 28,0 cm3
- Flächenträgheitsmoment (I_x / I_y): 112,0 cm4
- Torsions-Flächenträgheitsmoment (I_t): 59,5 cm4
- Querschnittsfläche (A): 1547,0 mm2
- Gewicht: 4,280 kg/m
- T-Nut-Design: 14 mm für Befestigungen und modulare Zubehörteile
- Verfügbare Formate: Zuschnitt, Stange 6050 mm, Pack 25 Stangen
