Profil / anodisiertes Aluminium PIL 4140 seriesAluminiumAluminiumlegierungquadratisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- Aluminium, anodisiertes Aluminium, Aluminiumlegierung
- Form
- quadratisch
- Verwendung
- für Industrieanwendungen
- Weitere Eigenschaften
- leichtgewichtig, extrudiert
- Breite
40 mm
(1,575 in)- Höhe
40 mm
(1,575 in)
Beschreibung
Produkt

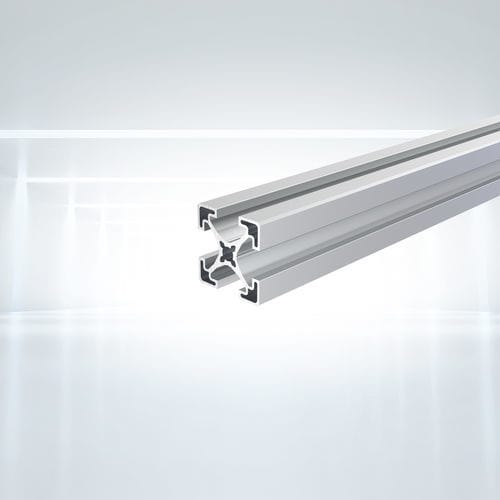

Robotunits Lean Line Profil 40x40, universell einsetzbares Aluminium-Leichtprofil zur Konstruktion von Maschinenrahmen, Schutzvorrichtungen, Regalen und ähnlichen Anwendungen.
Anwendung
Artikel / Varianten (Beispiele)
Downloads (verfügbare Dokumente)
CAD / 3D-Daten
CAD-Daten verfügbar über den eingebetteten PartCommunity CAD-Viewer (CAD-Download erfordert Account / Anmeldung).
Eigenschaften / Technische Daten
Robotunits Lean Line Profil 40x40, universell einsetzbares Aluminium-Leichtprofil zur Konstruktion von Maschinenrahmen, Schutzvorrichtungen, Regalen und ähnlichen Anwendungen.
Anwendung
- Schutzgitter für Maschinen
- Gehäuse
- Sicherheitszaun-Elemente
- leichte Maschinenrahmen
- Arbeitsplätze
- Regale, Racks, Transportwagen (MRO-Ausrüstung)
Artikel / Varianten (Beispiele)
- Profil 40x40 Lean Line, zugeschnitten, beidseitig M8, 50 mm tief — SKU: PIL4140SNN
- Profil 40x40 Lean Line, Stange, Lagerlänge 6050 mm — SKU: PIL4140NNN
- Profil 40x40 Lean Line, 80 Stangen, Lagerlänge 6050 mm — SKU: PIL4140PAC
Downloads (verfügbare Dokumente)
- Catalog17_Extrusion and Fastening Technology (PDF)
- Catalog16.5_Technical appendix_Extrusion (PDF)
- Catalog16.5_Technical appendix_Fastener (PDF)
- Robotunits_Folder_EN_web (PDF)
CAD / 3D-Daten
CAD-Daten verfügbar über den eingebetteten PartCommunity CAD-Viewer (CAD-Download erfordert Account / Anmeldung).
Eigenschaften / Technische Daten
- Modell / Teilenummer: PIL 4140
- Profil: 40x40 Lean Line
- Material: Aluminium EN AW-6063-T66 seidenmatt eloxiert
- Widerstandsmoment W_x = W_y: 3,3 cm3
- Flächenträgheitsmomente I_x = I_y: 6,5 cm4
- Flächenträgheitsmoment gegen Torsion I_t: 0,6 cm4
- Querschnittsfläche A: 431,0 mm2
- Gewicht pro Meter: 1,160 kg
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von Robotunits GmbH anzeigenMessen
Sie können diesen Hersteller auf den folgenden Messen antreffen
Weitere Produkte von Robotunits GmbH
Profil- & Verbindungstechnik | Raster 40
