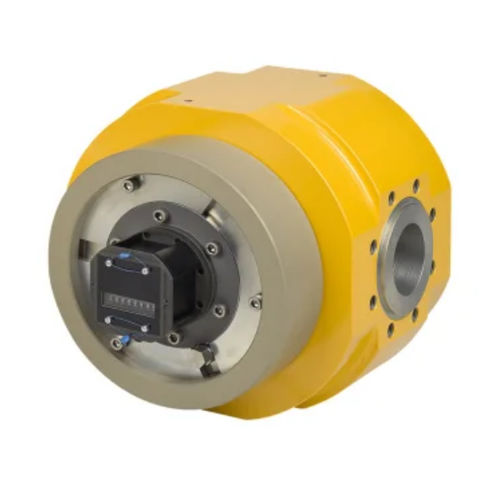

Drehkolbendurchflussmesser FMR-HP

für Erdgasfür Luftfür Wasserstoff

Die Drehkolbengaszähler der Baureihe FMG-HP wurden entwickelt, um die höchsten Anforderungen an eine zuverlässige und genaue Messung des Gasdurchflusses unter Hochdruckbedingungen zu erfüllen. Diese Zähler entsprechen vollständig den Normen EN12480:2002, EN12480:2015 und OIML R137 1&2 (2014). Der eigentliche Zählerkörper besteht aus Aluminium und wird durch ein Stahlgehäuse in Position gehalten. Dieses Gehäuse fängt mechanische Belastungen durch hohe Drücke ab und ermöglicht eine Gewichtsreduzierung im Vergleich zu einem Vollstahlzähler. Da der eigentliche Zählerkörper nicht durch Spannungen von Flanschen oder der Rohrleitung beeinträchtigt wird, sind die Abstände zwischen den Kolben und dem Gehäuse optimiert, so dass die messtechnische Leistung der Standard-FMG-Zähler erhalten bleibt. Im Gegensatz zu anderen Messgeräten wie Turbinenzählern und Ultraschallzählern kann ein Drehkolbenzähler in der Nähe von Regulierern installiert werden, ohne dass längere gerade Strecken oder speziell vorbereitete Einlaufbereiche erforderlich sind. Die Baureihe FMR-HP kann mit einem federbelasteten Bypassventil ausgestattet werden. Wenn ein Zähler blockiert wird, steigt die Druckdifferenz über dem Bypass-Ventil an, so dass sich das Ventil öffnet und Gas fließen kann. Dieses Sicherheitsmerkmal gewährleistet eine kontinuierliche Gasversorgung und eignet sich für kritische Anlagen, bei denen der Gasfluss nicht unterbrochen werden kann. Die Öffnung des Bypasses kann durch Messung der Druckdifferenz über dem Zähler überwacht werden. Eine kompakte und austauschbare Aluminiumpatrone ermöglicht die Reparatur und Reinigung vor Ort. Eine vorkalibrierte Patrone kann ohne Beeinträchtigung der Genauigkeit ausgetauscht werden. Für den Zugriff auf die Patrone muss eine relativ kleine und leichte Abdeckung entfernt werden. Zur Aufrechterhaltung einer hohen Genauigkeit und eines großen Turndown-Verhältnisses,
