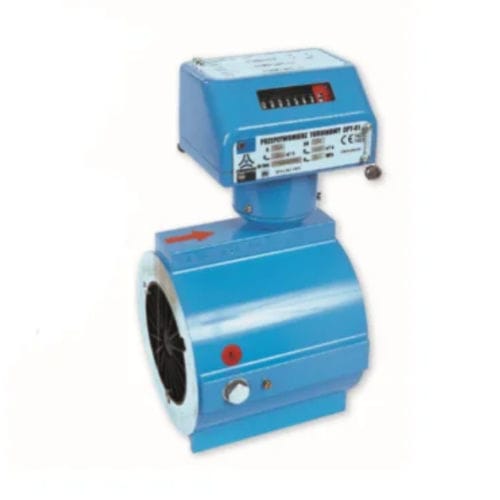

Turbinen-Durchflussmesser CPT-01

Volumenfür GasDN40 - 1"1/2

Das Turbinenquantometer nutzt das Prinzip der Proportionalität zwischen der durch den Zähler strömenden Gasmenge und den Umdrehungen der Turbine. Ein mechanisch-magnetisches Übertragungssystem aktiviert die Zähleinheit, die sich im oberen Teil des Quantometers befindet und das Gasvolumen unter Betriebsbedingungen anzeigt. Außergewöhnliche Lagergenauigkeit, enge Toleranzen aller Messkomponenten und der Einbau eines Strömungsgleichrichters tragen zur Minimierung von Druckverlusten bei. Die Messpatrone ist vom Außenkörper getrennt, so dass sie gegen mögliche mechanische Belastungen aufgrund der Trägheit der Flanschausrichtung unempfindlich ist. Darüber hinaus kann sie vollständig ausgetauscht werden. Die CPT-01-Quantometer bieten die Möglichkeit, das Gerät über ein Gasgewinde oder eine Zwischenscheibe an die Rohrleitung anzuschließen und verfügen über ATEX- und PED-Zulassungen. Außerdem entsprechen sie der ISO 9001 und der ISO 9951 DIN 33800. Mit Größen von 40 bis 200 mm decken diese Durchflussmesser Durchflussraten von 6 bis 2500 m³/h ab. Der Standardmessbereich ist 1:20, aber es sind auch andere Übersetzungsverhältnisse erhältlich, und sie arbeiten in Druckbereichen von PN 16, PN 20 und ANSI 150. Diese für den Außeneinsatz konzipierten Durchflussmesser mit Schutzart IP66 können horizontal oder vertikal installiert werden. Sie sind standardmäßig mit zwei Niederfrequenz-Impulsgebern ausgestattet, während Hochfrequenz-Impulsgeber vom Typ NAMUR als Option erhältlich sind. Produktmerkmale Erfassungsart - Kontinuierliche Messung Messart - Mit Kontakt Durchflussrichtung - Unidirektional Details zu den Signaleingängen und -ausgängen Alle Signalausgänge verfügbar - Pulse, NAMUR Signalausgangsart - Impuls/Frequenz Digitaler Ausgangstyp - REED Anzahl der digitalen Ausgänge - 1
