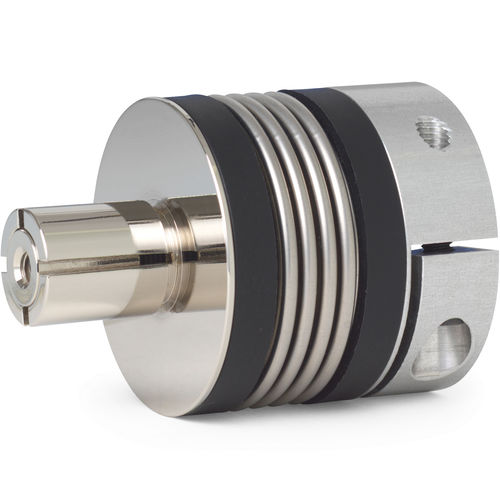

Elastische Kupplung BK7 seriesBalgWellespielfrei
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elastisch, Balg
- Produktanwendung
- Welle
- Weitere Eigenschaften
- spielfrei, kompakt, wartungsfrei, ATEX, maßgefertigt
- Befestigung
- Flansch
- Drehmoment
Max: 300 Nm
(221,2686 ft.lb)Min: 15 Nm
(11,0634 ft.lb)- Rotationsgeschwindigkeit
Max: 10.000 rpm
(62.831,85 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Beschreibung
Metallbalgkupplung mit Konusspreizdorn
Eigenschaften
Für Hohlwellenanbindung
Kurze Bauweise, spart Einbauraum
Einfache Montage
Temperaturbereich
-30 °C bis +100 °C
Design
Eine Klemmnabe mit einer seitlichen Schraube
Ein Spreizdorn mit Innenkonus und Schraube
Kurzzeitig 1,5-facher Wert von TKN zulässig
Material
Balg: aus hochelastischem Edelstahl
Naben:
bis Serie 60 – Aluminium
ab Serie 150 – Stahl
Spreizdorn: Stahl
Allgemeine Angaben
Lebensdauer
Bei Beachtung der technischen Hinweise sind die Kupplungen lebensdauerfest und wartungsfrei
Passungsspiel
Das Passungsspiel der Welle-Nabe-Verbindung beträgt 0,01 – 0,05 mm
Sonderlösungen
Wie anderen Passungen, Passfedernuten, Sondermaterial, Bälge und ATEX-Ausführungen sind kurzfristig möglich
ATEX (Optional)
Für den Einsatz in Explosionsschutzbereichen für die Gefahrenzone 1/21 und 2/22 nach Richtlinie 94/9/EG
