Elastische Kupplung BKC seriesBalgkompaktMetallbalg
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elastisch, Balg
- Aufbau
- kompakt, Metallbalg
- Produktanwendung
- Welle
- Leistung
- spielfrei, wartungsfrei
- Weitere Eigenschaften
- mit Drehmomentmessung, ATEX, maßgefertigt
- Befestigung
- Flansch
- Drehmoment
Min: 15 Nm
(11,063432 ft.lb)Max: 500 Nm
(368,781075 ft.lb)- Rotationsgeschwindigkeit
Min: 30.000 rpm
(188.495,5592 rad.min-1)Max: 80.000 rpm
(502.654,8246 rad.min-1)
Beschreibung

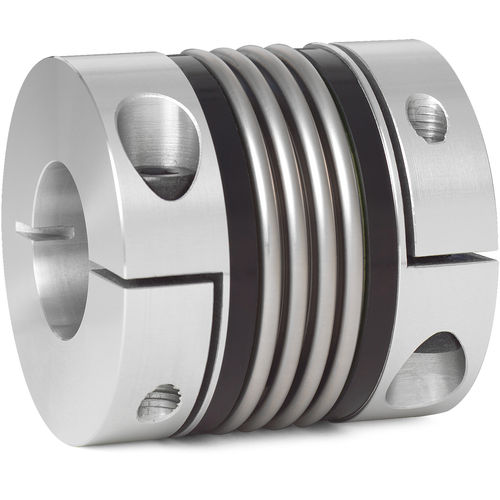

Metallbalgkupplung Kompaktversion mit Klemmnabe
Eigenschaften
Für hohe Drehzahlen
Geringer Einbauraum
Niedriges Gewicht und Trägheitsmoment
Temperaturbereich
-30 °C bis +100 °C
Design
Zwei Klemmnaben mit je einer seitlichen Schraube
Kurzzeitig 1,5-facher Wert von TKN zulässig
Material
Balg: aus hochelastischem Edelstahl
Naben:
bis Serie 150 – Aluminium
ab Serie 300 – Stahl
Eigenschaften
Allgemeine Angaben
Lebensdauer
Bei Beachtung der technischen Hinweise sind die Kupplungen lebensdauerfest und wartungsfrei
Passungsspiel
Das Passungsspiel der Welle-Nabe-Verbindung beträgt 0,01 – 0,05 mm
Sonderlösungen
Wie anderen Passungen, Passfedernuten, Sondermaterial, Bälge und ATEX-Ausführungen sind kurzfristig möglich
ATEX (Optional)
Für den Einsatz in Explosionsschutzbereichen für die Gefahrenzone 1/21 und 2/22 nach Richtlinie 94/9/EG
