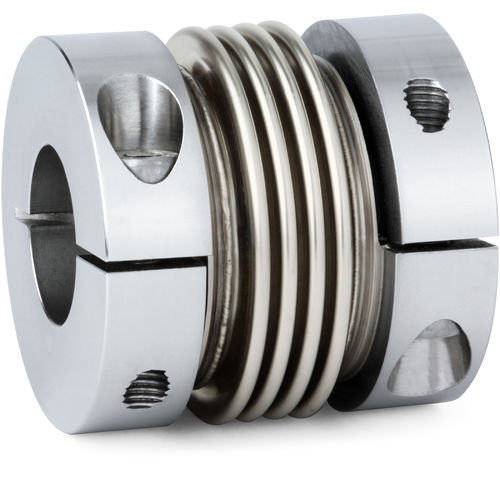

Elastische Kupplung BKS seriesBalgkompaktMetallbalg
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elastisch, Balg
- Aufbau
- kompakt, Metallbalg, Edelstahl
- Produktanwendung
- Welle
- Weitere Eigenschaften
- mit Drehmomentmessung, ATEX, maßgefertigt
- Befestigung
- Flansch
- Drehmoment
Min: 15 Nm
(11,063432 ft.lb)Max: 500 Nm
(368,781075 ft.lb)- Rotationsgeschwindigkeit
Min: 30.000 rpm
(188.495,5592 rad.min-1)Max: 60.000 rpm
(376.991,1184 rad.min-1)
Beschreibung
Metallbalgkupplung geschweisst mit Klemmnabe
Eigenschaften
Für hohe Temperaturen
Für Feuchtigkeit und aggressive Medien
Geschweißte Ausführung
Temperaturbereich
-40 °C bis +300 °C
Design
Zwei Klemmnaben mit je einer seitlichen Schraube
Kurzzeitig 1,5-facher Wert von TKN zulässig
Balg-Naben-Verbindung geschweißt
Material
Balg: aus hochelastischem Edelstahl
Naben: Edelstahl (1.4301)
Schrauben: Geomet beschichtet (12.9)
Allgemeine Angaben
Lebensdauer
Bei Beachtung der technischen Hinweise sind die Kupplungen lebensdauerfest und wartungsfrei
Passungsspiel
Das Passungsspiel der Welle-Nabe-Verbindung beträgt 0,01 – 0,05 mm
Sonderlösungen
Wie anderen Passungen, Passfedernuten, Sondermaterial, Bälge und ATEX-Ausführungen sind kurzfristig möglich
ATEX (Optional)
Für den Einsatz in Explosionsschutzbereichen für die Gefahrenzone 1/21 und 2/22 nach Richtlinie 94/9/EG
