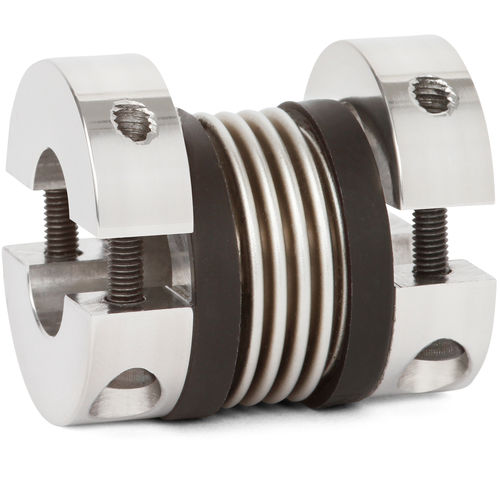

Elastische Kupplung MKH seriesBalgWelleMetallbalg
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elastisch, Balg
- Produktanwendung
- Welle
- Aufbau
- Metallbalg
- Weitere Eigenschaften
- mit Drehmomentmessung, maßgefertigt
- Befestigung
- Flansch
- Drehmoment
Min: 0,5 Nm
(0,368781 ft.lb)Max: 10 Nm
(7,375621 ft.lb)- Rotationsgeschwindigkeit
Min: 0 rpm
(0 rad.min-1)Max: 10.000 rpm
(62.831,8531 rad.min-1)
Beschreibung
Miniaturbalgkupplung mit geteilter Klemmnabe
Eigenschaften
Radial montierbar
Kurze Montage und Demontage
Niedriges Gewicht und Trägheitsmoment
Temperaturbereich
-30 °C bis +100 °C
Design
Zwei geteilte Klemmnaben mit je zwei seitlichen Schrauben
Klemmhälften in eine Richtung radial abnehmbar
Material
Balg: aus hochelastischem Edelstahl
Naben: Aluminium
Eigenschaften
Allgemeine Angaben
Lebensdauer
Bei Beachtung der technischen Hinweise sind die Kupplungen lebensdauerfest und wartungsfrei
Passungsspiel
Das Passungsspiel der Welle-Nabe-Verbindung beträgt 0,01 – 0,05 mm
Sonderlösungen
Wie anderen Passungen, Passfedernuten, Sondermaterial, Bälge und ATEX-Ausführungen sind kurzfristig möglich
ATEX (Optional)
Für den Einsatz in Explosionsschutzbereichen für die Gefahrenzone 1/21 und 2/22 nach Richtlinie 94/9/EG
