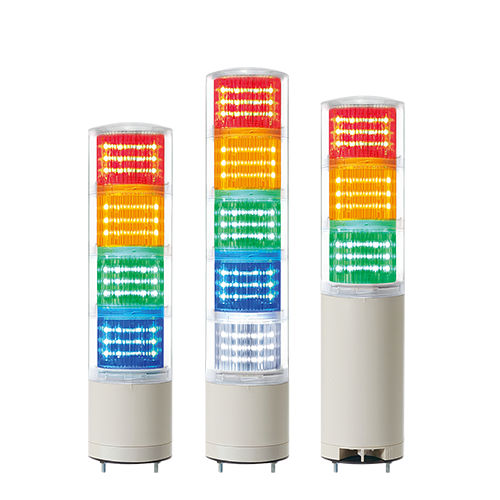

LED-Signalsäule QTC70ML

BlitzPermanent2-Farben

Übersicht
Modularer LED-Signalturm Ø70 mm, verfügbar als Dauer- oder Blinklicht. Optional integrierter Summer (Standard bis 85 dB). Verschiedene Spannungsoptionen und IP-Schutzvarianten.

Produktmerkmale

• Modulare LED-Dauer-/Blink-Signaltürme mit Verriegelungsmechanismus (keine Werkzeuge erforderlich)
• Separater innerer Farbfilter zur verbesserten Signalwahrnehmung
• QTCA-Typ: integrierte Außenlinse und Abdeckung für ein vereinfachtes Erscheinungsbild
• Transluzenter Filter für angenehme Sicht, wenn das Licht ausgeschaltet ist
• Integrierter Summer: Standard Max.85 dB in 1 m; optional 100 dB oder 2-Ton-Summer
• Kompatibel mit NPN Open-Collector-Eingängen für direkte SPS-Anbindung (PNP-Typen vermerkt)
• Blinkrate: 60–80 Blink/min
• Betriebstemperatur: -30°C bis +50°C
• Serienmäßig vorkonfektioniert; M12-Stecker auf Anfrage
• Zertifikate: CE, UL; RoHS-konform

Spezifikationen (Zusammenfassung)
Modelle/Varianten: QTC70ML; QTC70ML-BZ (mit integriertem Summer); QTC70MLF (Dauer/Blink); QTC70MLF-BZ; QTCA70ML; QTCA70ML-BZ; QTCA70MLF; QTCA70MLF-BZ

Spalten: Ebene | Spannung (DC12V / DC24V / AC110V-220V) | Zertifikate | Gewicht (DC12V / DC24V / AC) | Farbe(n)
1 | DC12V / DC24V / AC110V-220V | CE, UL | 0,44 kg / 0,44 kg / 0,54 kg | R - Rot
2 | DC12V / DC24V / AC110V-220V | CE, UL | 0,58 kg / 0,58 kg / 0,68 kg | R - Rot; A - Bernstein; G - Grün
3 | DC12V / DC24V / AC110V-220V | CE, UL | 0,79 kg / 0,79 kg / 0,89 kg | R - Rot; A - Bernstein; G - Grün
4 | DC12V / DC24V / AC110V-220V | CE, UL | 0,94 kg / 0,94 kg / 1,04 kg | R - Rot; A - Bernstein; G - Grün; B - Blau
5 | DC12V / DC24V / AC110V-220V | CE, UL | 1,09 kg / 1,09 kg / 1,19 kg | R - Rot; A - Bernstein; G - Grün; B - Blau; W - Weiß

Elektrisch / Strom (pro 1 Ebene)
Lichtquellenstrom (1 Ebene): DC12V = 105 mA; DC24V = 70 mA; AC110V–220V = Max.60 mA
Summerstrom: DC12V = 40 mA; DC24V = 75 mA; AC110V–220V = Max.55 mA

Ton / Klang
Standard integrierter Summer: Beispiel-Muster „Pi-- Pi--“ langsam. Optional: 2-Ton-Muster und Dauer-Summer verfügbar.

Materialien
Linse: PC; Innenlinse: PC; Gehäuse: ABS

Zubehör (typisch)

• TWS80 (Befestigungswinkel)
• TWA80 (Befestigungswinkel)

Hinweise
AC-Modelle: Freispannungsbereich 100–240 V. UL-gelistetes Modell für DC24V verfügbar.

Technische Daten

• Brand: Qlight
• Serie: QTC / QTCA
• Modellbezeichnung: QTC70ML (Varianten einschließlich QTCA70ML und Versionen mit Summer/Blink)
• Durchmesser: Ø70 mm
• Höhe (je nach Anzahl der Module): 126–399 mm (typisch)
• Spannungsoptionen: DC12V, DC24V, AC110V–220V (AC free-voltage 100–240V)
• Blinkrate: 60–80 Blink/min
• Summerlautstärke: standardmäßig bis 85 dB in 1 m; optional 100 dB und 2-Ton-Typen
• Schutzart: IP65 (standard); IP54 (mit integriertem Summer)
• Betriebstemperatur: -30°C bis +50°C
• Eingangskompatibilität: NPN Open-Collector (PNP-Typen vermerkt)
• Serienmäßig vorkonfektioniert; M12-Stecker auf Anfrage
• Zertifikate: CE, UL; RoHS-konform
• Materialien: Linse/Innenlinse - PC; Gehäuse - ABS
