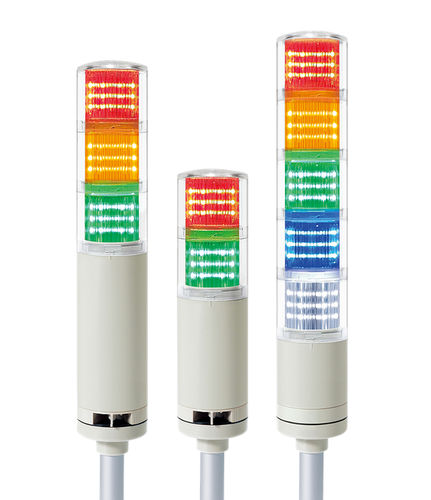

LED-Signalsäule QTC60L

BlitzPermanent5-Farben

Übersicht

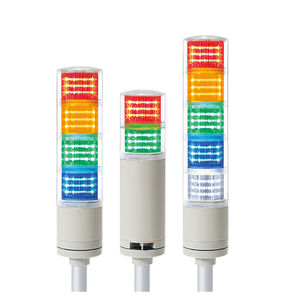

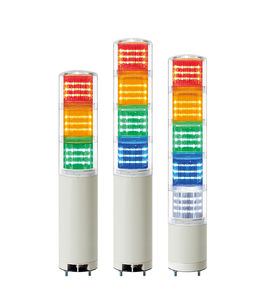

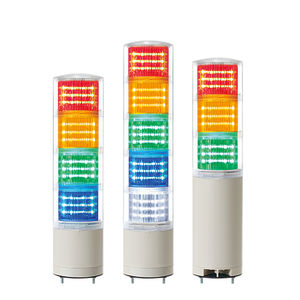

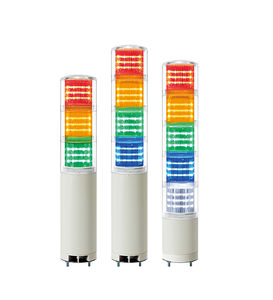

LED‑Säulentableuchten Ø60 mm für Mastmontage (QTC60L / QTCA60L) in Dauerlicht‑ und Dauer/Blink‑Ausführung. Optional mit integriertem Summer und mehreren Schichtenkonfigurationen für visuelle und akustische Signalisierung.

Produkteigenschaften

• Modulare LED‑Turmleuchte mit Lock‑Typ Bauweise für werkzeugfreies Hinzufügen/Entfernen von Modulen
• Innere Farbfilterlinse innerhalb der Außenlinse zur verbesserten Signalklarheit
• QTCA‑Typen mit integrierter Linse und Abdeckung für vereinfachtes Erscheinungsbild
• Transluzente Filter vermindern Blendung im ausgeschalteten Zustand für einfache Nahinspektion
• Verschiedene Mastbefestigungen zur Anpassung an den Einbauort
• Integrierter Summer verfügbar (standardmäßig bis zu 85 dB bei 1 m); optionale 2‑Ton und Hoch‑Volumen (100 dB) Varianten
• Kompatibel mit NPN Open‑Collector Transistor‑Eingang für direkte SPS‑Anbindung
• Blinkrate: 60–80 Blitze/Min
• Betriebstemperaturbereich: -30°C bis +50°C
• Schutzgrad: Standard IP65; Typ mit integriertem Summer IP54
• Vorverkabelt standardmäßig; M12‑Stecker auf Anfrage
• UL‑gelistetes Modell 24 VDC optional
• Zertifizierungen: CE, UL; RoHS konform

Produktdaten

• Modellbezeichnungen: QTC60L / QTC60L‑BZ (Dauerlicht / Dauerlicht mit Summer) / QTC60LF / QTC60LF‑BZ (Dauer/Blink / Dauer/Blink mit Summer) / QTCA60L / QTCA60L‑BZ / QTCA60LF / QTCA60LF‑BZ
• Durchmesser: Ø60 mm
• Höhenbereich (abhängig von Ebenen und Mast): 352–635 mm
• Spannungsoptionen: DC12V, DC24V, AC110V–220V (AC Freispannungsbereich 100–240V)
• Schutzart: IP65 (Standard) / IP54 (Typ mit Summer)
• Verfügbare Farben pro Ebene: Rot, Bernstein, Grün, Blau, Weiß

Lichtquelle / Summerstrom (bei 1 Ebene)

• DC12V: Lichtquelle 105 mA; Summer 40 mA
• DC24V: Lichtquelle 70 mA; Summer 75 mA
• AC110V–220V: Lichtquelle max. 60 mA; Summer max. 55 mA

Kombination der Tonfolgen (Standardprodukt)

• 1 Summersound: 'Pi-- Pi--' (langsam)
• 2 Summersounds (kundenspezifisch): 'Pi--- Pi---' (mäßig) und 'Pi pi pi' (kurz)
• Kontinuierlicher 'Pi-' Summer auf Anfrage als kundenspezifische Option

Zubehör

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

Technische Daten

• Materialien: Linse - PC; Innenlinse - PC; Gehäuse - ABS; Mast - Aluminium
• Gewichte pro Ebene (DC12V / DC24V / AC110V–220V): 1 Ebene 0,43 kg / 0,43 kg / 0,53 kg; 2 Ebenen 0,52 kg / 0,52 kg / 0,62 kg; 3 Ebenen 0,60 kg / 0,60 kg / 0,70 kg; 4 Ebenen 0,69 kg / 0,69 kg / 0,79 kg; 5 Ebenen 0,77 kg / 0,77 kg / 0,87 kg
• Schalldruckpegel Summer: bis zu 85 dB (Standard); optionale 100 dB oder Dual‑Tone Typen
• Montage: Mastmontage mit verschiedenen Halterungen; Module werkzeugfrei entfernbar/ergänzbar via Lock‑Typ Struktur
• Anschluss: vorverkabelt standard; M12‑Anschluss optional
• Zertifizierungen: CE, UL (Option 24 VDC UL‑gelistet); RoHS konform
