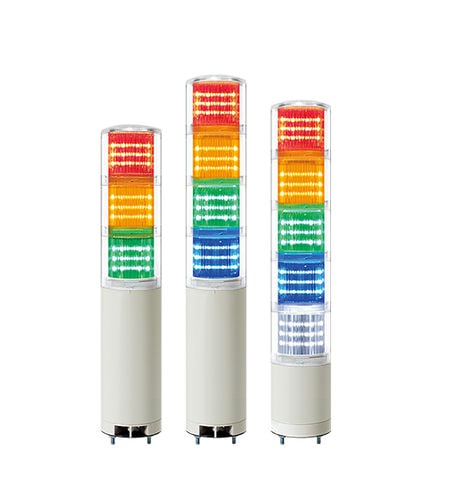

LED-Signalsäule QTC60ML

BlitzPermanent2-Farben

Overview
Ø60 mm Direktmontage LED-Signalturm QTC60ML / QTCA60ML. Modulares Design mit klarer Außenlinse und internem Farbfilter zur verbesserten Signalübertragung. Optional integrierter Summer (max. 85 dB) und AC/DC-Varianten.

Key features

• Modulare LED-Signaltürme im Dauer- und Blinkbetrieb
• Separater interner Farbfilter innerhalb der Außenlinse für klare Anzeige
• Werkzeuglose Montage/Wechsel der Module über Lock-Typ Struktur
• QTCA-Typ: integrierte Linse und Abdeckung für ein vereinfachtes äußeres Erscheinungsbild
• Transluzenter Filter für angenehme Anzeige aus kurzer Distanz im ausgeschalteten Zustand
• Integrierter Summer verfügbar: Standard max. 85 dB in 1 m; optional 2-Ton und Hochleistungs-(100 dB)-Typen
• Kompatibel mit NPN Open-Collector Transistor-Eingang (direkter PLC-Anschluss)
• Blinkrate: 60–80 Blitze/min
• Umgebungstemperatur Betrieb: -30 °C bis +50 °C
• Schutzart: Standardtyp IP65; Typ mit integriertem Summer IP54
• Serienmäßig vorkonfektioniert; M12-Stecker auf Anfrage
• 24VDC UL-gelistete Modelle auf Anfrage
• Zertifizierungen: CE, UL; RoHS-konform

Materials

• Linse: PC
• Innenlinse: PC
• Gehäuse: ABS

Product specifications (selected rows)
Model | Layer | Voltage | Certificates | Weight | Color
QTC60ML / QTCA60ML (Varianten: Dauer, Dauer mit Summer, Dauer/Blink, Dauer/Blink mit Summer) | 1 | DC12V / DC24V / AC110V–220V | CE, UL | 0,28 kg (typ.) | R-Red
QTC60ML / QTCA60ML | 2 | DC12V / DC24V / AC110V–220V | CE, UL | 0,36 kg (typ.) | R-Red, G-Green
QTC60ML / QTCA60ML | 3 | DC12V / DC24V / AC110V–220V | CE, UL | 0,45 kg (typ.) | R-Red, A-Amber, G-Green
QTC60ML / QTCA60ML | 4 | DC12V / DC24V / AC110V–220V | CE, UL | 0,53 kg (typ.) | R-Red, A-Amber, G-Green, B-Blue
QTC60ML / QTCA60ML | 5 | DC12V / DC24V / AC110V–220V | CE, UL | 0,61 kg (typ.) | R-Red, A-Amber, G-Green, B-Blue, W-White

Light source / buzzer current (based on 1 layer)
Voltage | Light source current (1 layer) | Buzzer current
DC12V | 105 mA | 40 mA
DC24V | 70 mA | 75 mA
AC110V–220V | Max. 60 mA (light) | Max. 55 mA (buzzer)

Sound tone combinations (standard)

• 1 Summer-Ton: Pi-- Pi-- (langsam)
• 2 Summer-Töne (anpassbar): Pi--- Pi--- (mäßig); Pi pi pi (kurz)
• Dauer-Summer (anpassbar): Pi--- kontinuierlich

Accessories (examples)

• TWS45 (Wand-/Winkelhalter)
• TWA45 (Wandhalter)

Notes

• AC-Modelle decken einen freien Spannungsbereich von 100–240V ab
• UL Listed: DC24V-Variante verfügbar

Technical specifications

• Handelsbezeichnung: QTC60ML / QTCA60ML
• Durchmesser: Ø60 mm
• Höhe (montiert): 126–399 mm je nach Anzahl der Ebenen und Konfiguration
• Betriebsspannungen: DC12V, DC24V, AC110V–220V (AC-Freispannungsbereich 100–240V)
• Lichtstromstrom (pro 1 Ebene): DC12V 105 mA, DC24V 70 mA, AC max. 60 mA
• Summerstrom: DC12V 40 mA, DC24V 75 mA, AC max. 55 mA
• Summerlautstärke: standard bis 85 dB in 1 m; optional bis 100 dB und 2-Ton-Typen
• Blinkrate: 60–80 Blitze/min
• Betriebstemperatur: -30 °C bis +50 °C
• Schutzart: IP65 (Standard), IP54 (Typ mit integriertem Summer)
• Materialien: Linse PC, Innenlinse PC, Gehäuse ABS
• Serienmäßig vorkonfektioniert; M12-Stecker optional
• Zertifizierungen: CE, UL; RoHS-konform
• Typisches Gewicht nach Ebenen: 1-Ebene ~0,28 kg; 2-Ebenen ~0,36 kg; 3-Ebenen ~0,45 kg; 4-Ebenen ~0,53 kg; 5-Ebenen ~0,61 kg
