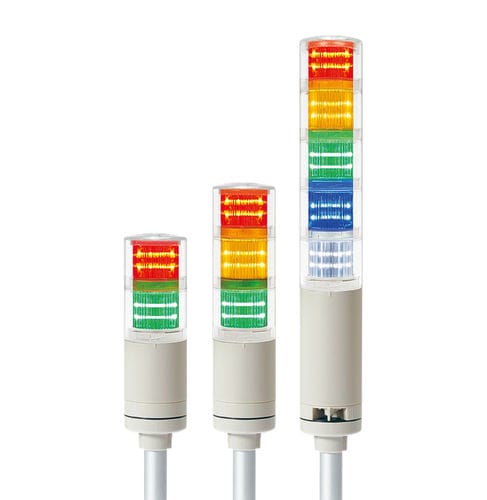

LED-Signalsäule QTC50L

BlitzPermanent2-Farben

Produktübersicht
LED‑Signalturm für Pfostenmontage Ø50 mm für industrielle Anwendungen. Erhältlich in 1–5 Ebenen mit Dauerlicht oder Dauer/Blitz. QTCA‑Varianten mit integriertem Linsendeckel für eine schlanke Optik. Optionaler integrierter Summer (max. 85 dB) sowie 2‑Ton‑ und Hochleistungs‑Summer verfügbar.

Hauptmerkmale

• Modularer LED‑Signalturm mit Dauerlicht / Blinken
• Getrennte Innenfarblinse für klare Signale
• Verriegelungsmechanik ermöglicht werkzeuglosen Modulzusatz und Farbwechsel
• QTCA‑Typ mit integrierter Linse und Abdeckung für ästhetisches Erscheinungsbild
• Transluzenter Filter reduziert Blendung im ausgeschalteten Zustand
• Verschiedene Halterungen für Pfostenmontage verfügbar
• Integrierter Summer optional, Lautstärke regelbar (max. 85 dB bei 1 m)
• Optionale 2‑Ton‑ und Hochlautstärke (~100 dB) Summer
• NPN/PNP Eingangs‑Kompatibilität; unterstützt NPN Open‑Collector für direkte SPS‑Anbindung
• Blinkfrequenz: 60–80 Blink/min
• Betriebstemperatur: -30°C bis +50°C
• Schutzart: IP65 (Standard), IP54 (mit integriertem Summer)
• Serienmäßig vorkonfektioniert; M12‑Anschluss optional
• 24 VDC UL‑gelistetes Modell verfügbar
• Normen: CE, UL; RoHS konform

Produktspezifikationen (Übersicht)

• Modelle: QTC50L / QTC50L‑BZ / QTC50LF / QTC50LF‑BZ / QTCA50L / QTCA50L‑BZ / QTCA50LF / QTCA50LF‑BZ
• Ebene(n): 1–5
• Spannung: DC12V / DC24V / AC110–220V (AC Freispannungsbereich 100–240V)
• Zertifikate: CE, UL (UL‑Auflistung für DC24V)
• Gewicht Beispiel: 0,35 kg (1‑Ebene DC) / 0,45 kg (1‑Ebene AC) bis 0,69–0,79 kg (5‑Ebenen)
• Farben je Ebene: R = Rot, A = Bernstein, G = Grün, B = Blau, W = Weiß

Elektrischer Verbrauch (bei 1 Ebene)

• Lichtstromstrom: DC12V = 90 mA | DC24V = 70 mA | AC110–220V = max. 55 mA
• Summerstrom: DC12V = 40 mA | DC24V = 75 mA | AC110–220V = max. 55 mA

Tonkombinationen (Standard / Beispiele)

• 1 Ton: "Pi-- Pi--" (langsam)
• 2 Töne (kundenspezifisch): "Pi--- Pi---" (mittel) ; "Pi pi pi" (kurz)
• Kontinuierlicher Ton (kundenspezifisch): "Pi---" (kontinuierlich)

Abmessungen & Materialien

• Durchmesser: Ø50 mm
• Höhe: 344–592 mm je nach Anzahl der Ebenen
• Materialien: Linse – PC; Innenlinse – PC; Gehäuse – ABS; Pfosten – Aluminium

Umwelt & Zulassung

• Betriebstemperatur: -30°C bis +50°C
• Schutzart: IP65 (Standard) / IP54 (mit integriertem Summer)
• Zertifikate: CE, UL; RoHS konform

Technische Merkmale

• Serie / Modell: QTC / QTCA Serien — QTC50L / QTCA50L Varianten (Dauerlicht, Dauerlicht mit Summer, Dauer/Blitz, Dauer/Blitz mit Summer)
• Montage: Pfostenmontage (Ø50 mm)
• Lichtmodi: Dauerlicht, Dauer/Blitz
• Eingangskompatibilität: NPN / PNP Transistorsteuerung; direkte SPS‑Anbindung mit NPN Open‑Collector
• Verdrahtung: Serienmäßig vorkonfektioniert; M12‑Stecker optional
• Verfügbare Optionen: Integrierter Summer (regelbare Lautstärke), 2‑Ton‑Summer, Hochlautstärke‑Summer, QTCA integrierte Linsenvariante, UL‑gelistetes 24 VDC Modell
