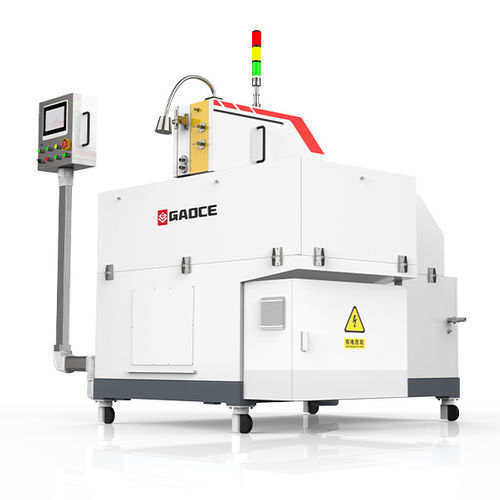

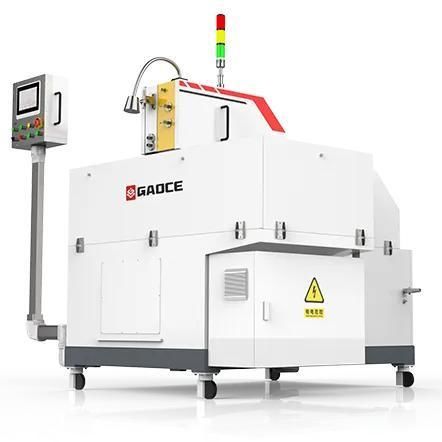

Drahtschneidemaschine GC-MJ101RW

Mehrdrahtfür monokristallines SiliziumProben

Produktübersicht
Dieser Ein-Draht-Schneider ist für das Rückwärtsschneiden und die Entnahme von Proben aus runden oder quadratischen Monokristall-Stäben ausgelegt. Das 2022 eingeführte Gerät bietet eine einfache, komfortable Bedienung und mehrere Funktionen. Eine optionale Doppel-Draht-Konfiguration ermöglicht gleichzeitiges Probennehmen; mit einer Erweiterungshalterung können längere Stäbe bearbeitet werden.

Hauptmerkmale

• Ein-Draht-Ausführung für Rückwärtsschneiden und Probenentnahme von runden und quadratischen Stäben
• Optionale Doppel-Draht-Konfiguration für gleichzeitiges Probennehmen
• Bearbeitungslänge: 200–950 mm
• Endflächen-Neigungs­toleranz: rund ≤ 1 mm; quadratisch ≤ 0,5 mm
• Planität: ≤ 0,2 mm
• Parallelitätstoleranz: rund ≤ 1 mm; quadratisch ≤ 0,5 mm
• Durchschnittliche Bearbeitungszeit (M10, ohne Hilfszeiten): 8 Min. pro Stab
• Erweiterbar mittels Erweiterungshalterung für längere Stäbe
• Einführungsjahr: 2022

Technische Daten

• Modell: GC-MJ101RW
• Anwendung: Rückwärtsschneiden und Probenentnahme von runden oder quadratischen Stäben (z. B. Siliziumstäbe)
• Drahttyp: Ein-Draht (Doppel-Draht optional)
• Bearbeitungslänge: 200 mm – 950 mm
• Endflächen-Neigungs­toleranz: rund ≤ 1 mm; quadratisch ≤ 0,5 mm
• Planität: ≤ 0,2 mm
• Parallelität: rund ≤ 1 mm; quadratisch ≤ 0,5 mm
• Durchschnittliche Bearbeitungszeit (M10, ohne Hilfszeiten): 8 Min./Stab
• Erweiterbar: Ja, via Erweiterungshalterung
• Einführungsjahr: 2022

Typische Anwendungen

• Probenentnahme und Rückwärtsschneiden von monokristallinen Siliziumstäben für die Halbleiterfertigung
• F&E- und Laborprobenahme
• Qualitätskontrolle und Wareneingangsprüfung von Stabmaterial
• Vorbereitung von Stabproben für nachgelagertes Wafer-Schneiden oder Materialanalysen
