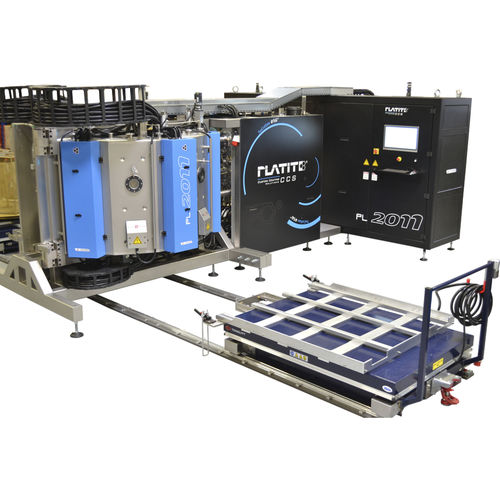

Hochleistungsfähige Beschichtungsmaschine PL2011

Mehrschicht

PL2011 für Sägeblätter Zur Beschichtung grosser Sägeblätter bis zu einem Durchmesser von 1423 mm hat PLATIT eine Anlage mit hoher Kapazität gebaut. Ein speziell entwickeltes Karussell mit 6 Konfigurationen ermöglicht die höchste Beladungsflexibilität bei gleichzeitiger Beibehaltung der Beschichtungsqualität. In einer Charge können entweder Werkzeuge mit wahlweise kleinem oder grossem Durchmesser oder gemischte Beladungen beschichtet werden. Die Anlage verfügt über 2 Türen und sorgt damit für: Perfekten Zugang zur Kammer Vereinfachte Wartung sowohl der Maschine als auch der Kathoden Vereinfachtes Be- und Entladen, da die fertige Charge durch eine Tür entnommen und die nächste Charge sofort über die andere geladen wird Ein Schienensystem sorgt dafür, dass der Karussellwagen stets korrekt ausgerichtet ist, wodurch das Be- und Entladen von Lasten bis 1800 kg vereinfacht wird. Die Höhe der speziell angefertigten Karussellwagen wird per Knopfdruck eingestellt. Eingesetzte Technologien: 6 x Planare ARC-Kathoden, 4 davon mit gepulsten ARC Power Supplies, um ein Pulsen der Kathoden zu ermöglichen Eingesetzte Ätzverfahren: LGD® (Lateral Glow Discharge) mit 2 Kathoden mit Shutter und 2 Kathoden, die als Anoden agieren Plasma-Ätzen mit Argon, Glimmentladung Metall-Ionenbeschuss (Ti, Cr) Beladung: Beschichtungsvolumen bis zu ø 1400 x H 700 [mm] Beladung bis zu 1800 kg 2 - 5 Chargen/Tag Software: Einfache Bedienung und Wartung SmartSoftware (PC- und PLC-System) Moderner Touchscreen Prozessvisualisierung in Echtzeit mit Datenaufzeichnung und -verwaltung Manuelle und automatische Prozesskontrolle Ferndiagnose Footprint: B 8000 x T 5800 x H 2350 [mm]
