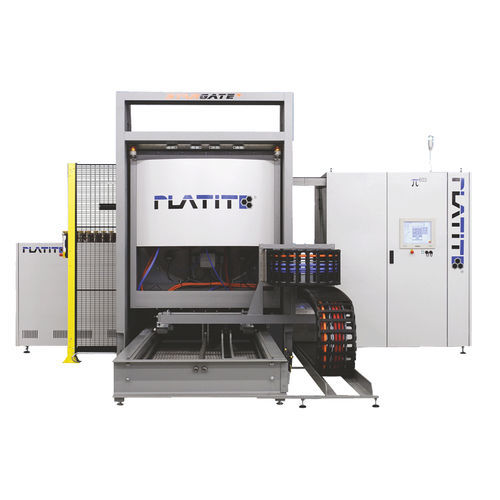

Hochleistungsfähige Beschichtungsmaschine Pi603

Mehrschicht

Pi603 für Sägebänder Um den produktspezifischen Anforderungen gerecht zu werden, hat PLATIT ein Turnkey-System mit einer PVD-Beschichtungsanlage sowie eine massgeschneiderte Ein-Kammer-Reinigungsanlage konzipiert. Die Sägebänder werden als Coil gewickelt und mit dem gleichen Warenträger gereinigt und beschichtet, um zusätzlichen Chargieraufwand zu vermeiden. Die Pi603 wurde 2006 gebaut und arbeitet bis heute einwandfrei im Schichtbetrieb. Das Konzept von PLATIT hat sich als sehr benutzerfreundlich erwiesen. Die Anlage ist auch für Kunden, die keine Erfahrungen mit solchen Technologien im Dauerbetrieb haben, einfach zu bedienen. Gemäss dem Open-Source-Prinzip hat PLATIT sein Know-how an den Kunden weitergegeben, damit das Unternehmen von den Vorteilen der LARC®-Kathoden profitieren und Schichten flexibel zusammensetzen sowie eigene Schichten entwickeln kann. Eingesetzte Technologien: 3 x LARC®-Kathoden von PLATIT mit ARC-Technologie 1 x Planare ARC-Kathode zur gleichmässigen Beschichtung der Rückseite von Sägebändern Eingesetzte Ätzverfahren: LGD® Plasma-Ätzen mit Argon, Glimmentladung Metall-Ionenbeschuss (Ti, Cr) Beladung und Zykluszeiten: 2 Chargen/Tag mit einer Chargenzeit von 8,5 - 10 h Aussendurchmesser des Coils bis zu 1360 mm Innendurchmesser: 560 mm Sägebandhöhe bis zu 100 mm Gewicht des Coils inkl. Warenträger bis zu 600 kg Software: Einfache Bedienung und Wartung PLATIT SmartSoftware (PC- und PLC-System) Moderner menügeführter Touchscreen Prozessvisualisierung in Echtzeit mit Datenaufzeichnung und -verwaltung Manuelle und automatische Prozesskontrolle Ferndiagnose und -wartung Maschinendimensionen: Footprint: B 5900 x T 6450 x H 3100 [mm]
