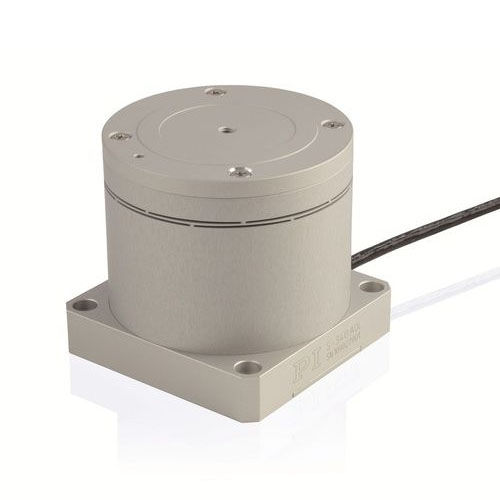

Tisch für Spiegelneigung S-340 series

vertikalpiezoelektrisch2-Achs

Auflösung bis 20 nrad, hervorragende Positionsstabilität Optischer Ablenkwinkel bis 4 mrad Unterschiedliche Materialien für CTE-Anpassung zwischen Plattform und Spiegel Höhere Genauigkeit und Dynamik durch Parallelkinematik Sub-ms-Ansprechzeit Positionsgeregelte Versionen für bessere Linearität Hervorragende Temperaturstabilität Einsatzgebiete Bildverarbeitung / -stabilisierung Optische Falle Laserscanning / -strahlsteuerung mit großen Ablenkwinkeln Lasertuning Optische Filter / Schalter Optik Strahlstabilisierung Überragende Lebensdauer dank PICMA® Piezoaktoren Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen. Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich. Hochdynamischer Mehrachsbetrieb durch Parallelkinematik In einem parallelkinematischen Mehrachssystem wirken alle Aktoren auf eine gemeinsame Plattform. Die minimale Massenträgheit und die identische Auslegung aller Achsen erlauben eine schnelle, dynamische und dennoch präzise Bewegung. CTE-Anpassung von Spiegel und Plattform durch Materialoptionen Folgende Materialpaarungen sind für einen angepassten Wärmeausdehnungskoeffizienten empfohlen: Plattform aus Aluminium: Spiegel aus Aluminium
