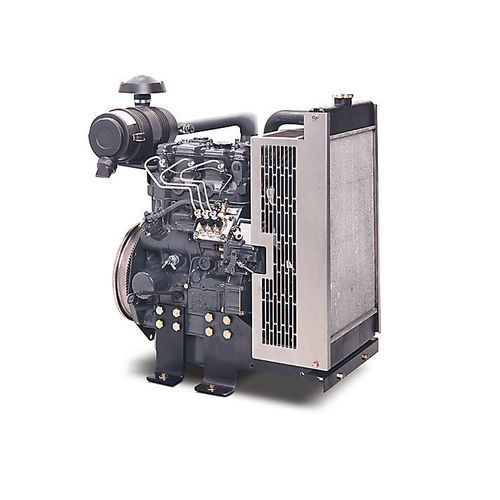

Dieselmotor 403D-15

3-ZylinderInlinefür Baumaschinen

Übersicht
Die Perkins 400 Serie umfasst Motoren von 0,5 bis 2,2 Litern. Das 3‑Zylinder Modell Perkins 403D-15 ist eine kompakte Mittelklasse‑Lösung für kleine industrielle Anwendungen und kombiniert effiziente Leistung, geringe Betriebskosten und einfache Wartung dank mechanischer Kraftstoffanlage.

Wesentliche Merkmale

• Niedrige Betriebskosten: Wettbewerbsfähiger Kraftstoffverbrauch und Leistung in verschiedenen Anwendungen. Entwickelt für Zuverlässigkeit mit überlappenden Leistungsbereichen und einer breiten Optionspalette zur Anpassung an Maschinen und Märkte. Standardgarantien: ein Jahr bei Konstantdrehzahl, zwei Jahre bei variablen Drehzahlmodellen.
• Kompaktes Design: Geeignet für Kompaktlader, Mini‑Bagger, Radlader, Schweißgeräte, Arbeitsbühnen, Lichtmasten, Kleintraktoren, Luftkompressoren, Rasenpflege und Materialumschlag. Je nach Markt als Stage IIIA/Tier 4 Interim oder Stage IIIB/Tier 4 Final konfigurierbar.
• Leistung und Laufruhe: Gleichmäßiger Leistungsbereich bei 2-, 3- und 4‑Zylinder-Modellen (8,2–50 kW / 11–67 PS). Optionen mit indirekter oder direkter Einspritzung für geringere Geräuschentwicklung und verbesserte Verbrennung.

Ausgewählte Serienausstattung

• Ansaugluftsystem: Abgaskrümmer aus Gusseisen (Seitenausgang), Ansaugkrümmer, montierter Luftfilter.
• Elektrik und Elektronik: 12‑V‑Lichtmaschine, 12‑V‑Anlasser, elektronisches Abschaltventil (ESOS).
• Kühlsystem: Riementriebene Kühlmittelpumpe, Kühlmitteltemperaturschalter, montierter Kühler und Lüfter.
• Schwungrad und Schwungradgehäuse: Schwungradgehäuse SAE 4, Schwungrad SAE Größe 7½.
• Kraftstoffsystem: Einspritzpumpe, Kraftstofffilter.
• Allgemein: Zylinderblock aus Gusseisen, Glühkerzen‑Startunterstützung.
• Ölsystem: Öldruckschalter, Ölwanne, Spin‑On‑Ölfilter.

Leistungsangaben (repräsentative Werte)
Maximale Leistung: 24,2 kW (32,5 PS äquivalent)
Maximales Drehmoment: 94,4 Nm @ 1800 rpm (69,6 lb-ft @ 1800 rpm äquivalent)
Nenn‑Drehzahl: 2800–3000 rpm
Minimale Leistung: 20,8 kW (27,9 PS äquivalent)

Abgasnormen
EU Stage IIIA / U.S. EPA Tier 4 Interim äquivalent, China NRIII

Allgemeine Motordaten
Zylinderzahl: 3 in Reihe
Zyklus: 4 Takt
Bohrung: 84 mm (3,3 in)
Hub: 90 mm (3,5 in)
Hubraum: 1,5 l (91 in³)
Verdichtungsverhältnis: 22,5:1
Aufladung: Saugmotor
Verbrennungssystem: Indirekte Einspritzung
Drehrichtung von Schwungradseite: Gegen den Uhrzeigersinn
Kühlung: Flüssigkeitskühlung

Abmessungen und Gewichte (typisch)
Länge: 820 mm (32,3 in)
Breite: 497 mm (19,6 in)
Höhe: 793 mm (31,2 in)
Trockengewicht: 197 kg (434 lb)

Technische Daten

• Modell: 403D-15
• Serie: Perkins 400 Series (3‑Zylinder)
• Maximale Leistung: 24,2 kW
• Minimale Leistung: 20,8 kW
• Maximales Drehmoment: 94,4 Nm @ 1800 rpm
• Nenn‑Drehzahl: 2800–3000 rpm
• Emissionen: EU Stage IIIA / U.S. EPA Tier 4 Interim equivalent, China NRIII
• Hubraum: 1,5 l
• Bohrung x Hub: 84 mm x 90 mm
• Verdichtungsverhältnis: 22,5:1
• Aufladung: Saugmotor
• Verbrennung: Indirekte Einspritzung
• Kühlung: Flüssigkeitsgekühlt
• Zylinderanzahl: 3 in Reihe
• Trockengewicht: 197 kg
• Typische Abmessungen (L×B×H): 820 mm × 497 mm × 793 mm
• Hervorhebungen Serienausstattung: Gusseisenblock und Abgaskrümmer, montierter Luftfilter, montierter Kühler und Lüfter, 12‑V‑Lichtmaschine und Anlasser, Einspritzpumpe, Kraftstoff‑ und Ölfiltration, Glühkerze, elektronisches Abschaltventil (ESOS)
