Wandschalungsplatte TRIO

Zusammenfassung
Bewährte universelle Rahmenschalung TRIO für Wände und Stützen, ausgelegt auf einfache Schalungsabläufe und effiziente Logistik.

Produktbeschreibung

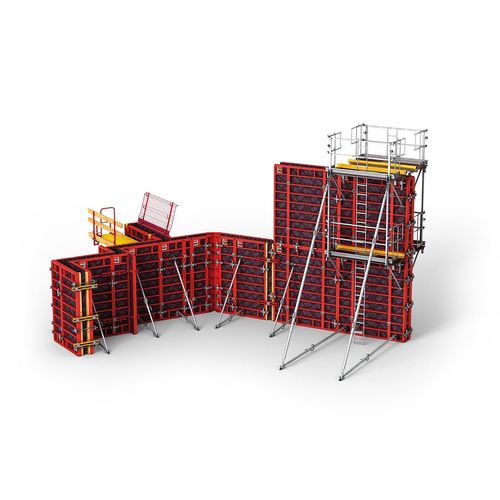

TRIO ermöglicht das Betonieren von Wänden und Stützen mit Standardelementen bis zu einer Höhe von 3,30 m. Die gleichen Elemente lassen sich für Wand- und Stützenarbeiten einsetzen, was den Materialeinsatz erhöht und den Lagerbedarf auf der Baustelle reduziert. Das System arbeitet mit wenigen Elementbreiten für einfache Handhabung und Planung. Das patentierte Richtschloss BFD wird für alle Verbindungen eingesetzt und sorgt für bündige, fluchtende Verbindungen.

Erweitertes Programm

• TRIO Aluminium: Leichtbau-Variante mit gelber Pulverbeschichtung für kranunabhängige und manuelle Arbeiten.
• TRIO Structure: Vorgefertigte Elemente mit wählbarer Schalhausrüstung für besondere Betonoberflächen.
• Schachtelelement TRIO: Komplette Innenschalung für Schächte mit 30 mm Ausziehspiel für schnelles Ausschalen.
• MXK Konsolensystem: Modulare Plattformkomponenten kompatibel mit TRIO und MAXIMO für schnellen, sicheren Zugang.

Anwendungen / Vorteile

• Einsatz in Wohnungsbau, mehrgeschossigem Bauen und Infrastrukturprojekten für Wände und Stützen.
• Vereinfachte Schalvorgänge und verkürzte Montagezeiten durch wenige Elementbreiten und das Richtschloss BFD.
• Hohe Verdrehsteifigkeit dank geschlossener Rahmenprofile; Oberflächenvarianten für spezielle Betonanforderungen.
• Hohe Auslastung und Wirtschaftlichkeit durch gemeinsame Nutzung der Elemente.

Technische Daten

• Systemtyp: Rahmenschalung / Panel Formwork
• Frischbetondruck: 80 kN/m²
• Material: Stahl und Aluminium
• Korrosionsschutz und Oberflächenbeschichtung: Verzinkung innen, Pulverbeschichtung außen für verbesserten Schutz und einfachere Reinigung
• Lasten (Frischbetondruck nach DIN 18218 – Ebenheitsanforderung nach DIN 18202):
  • 67,5 kN/m² - Linie 7 (hydrostatischer Druck)
  • 56,0 kN/m² - Linie 7 (konstanter Druck)
  • 81,0 kN/m² - Linie 6 (konstanter Druck)
• Weitere Eigenschaften: Pulverbeschichtung der Rahmen reduziert Betonanhaftungen und erleichtert die Reinigung
