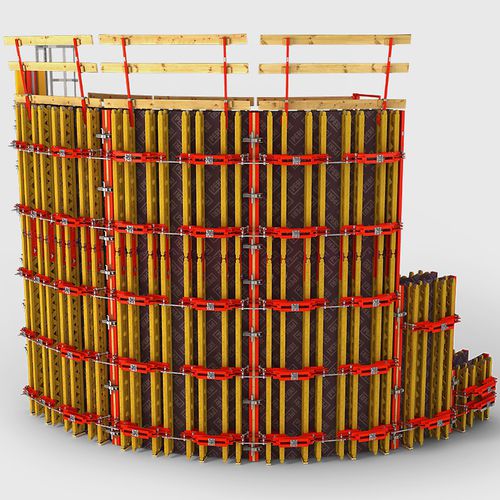

Wandschalungsplatte RUNDFLEX

Kurzbeschreibung
Stufenlos verstellbare Rundschalung für Radien ab 1,00 m. RUNDFLEX arbeitet mit vormontierten Standardelementen, die sich ohne Änderung der Tafeln an den geforderten Radius anpassen. Geeignet für Bauwerke mit häufig wechselnden Radien wie Kläranlagen, Parkspindeln oder Silos.

Einsatzbereiche

• Runde Wände mit variablen Radien (Durchmesser > 1,00 m)
• Kläranlagen
• Spiralrampen in mehrgeschossigen Parkhäusern
• Silos und ähnliche Speicherbauwerke

Vorteile / Merkmale

• Vormontierte Standardelemente für runde Wände
• Stufenlose, schnelle Anpassung für Radien ≥ 1,00 m ohne Tafeländerung
• Geringerer Montageaufwand durch vormontierte Einheiten und das BFD Richtschloss
• Schnelle Einstellung mittels Schablone und Spindeln mit selbstreinigender Sechskantgewindung
• Spindeln werden mit der Combi-Ratschenschlüssel SW24 eingestellt
• Elemente auf Anfrage mit voreingestelltem Radius lieferbar
• Auch liegend für besondere Gewölbe mit variablen Radien einsetzbar

Schalhaut und Materialien

• Schalungsträger: Holz
• Spindeln: Stahl
• Schalhautstärke nach Radius: Radien ≥ 4,00 m: 21 mm; Radien ≥ 2,50 m: 18 mm; Radien ≥ 1,00 m: 2 × 9 mm

Anmerkungen / Technische Daten

• Systemart: Rahmenschalung / Paneelschalung
• Elementhöhen: 0,60 m | 1,20 m | 1,80 m | 2,40 m | 3,00 m | 3,60 m
• Elementbreiten innen: 0,72 m | 1,23 m | 2,40 m
• Elementbreiten außen: 0,85 m | 1,28 m | 2,50 m
• Zulässiger Frischbetondruck: 60 kN/m² (Zeile 6, Tabelle 3, DIN 18202)
• Ankeranteil: ab 0,54 Anker/m² Wandfläche
• Zul. Nutzlast der Bühne: 150 kN/m², Lastklasse 2
• Sonstiges: Zuschnittschablonen für Radien verfügbar; Elemente auf Anfrage mit voreingestelltem Radius; liegender Einsatz möglich
