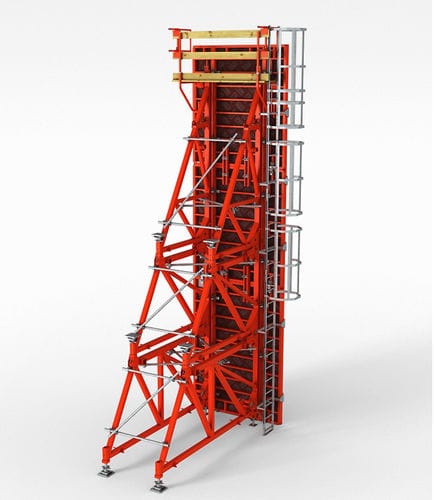

Stützbock SB

Kurzbeschreibung
Die SB Stützböcke ermöglichen die Lastabtragung beim einseitigen Betonieren in Höhen von 3,00 bis 8,75 m. Sie leiten den Frischbetondruck in die Unterkonstruktion und Fundamente und sind mit PERI Wandschalungssystemen kompatibel. SB Stützböcke können zudem als horizontale Schwerlastkonsolen eingesetzt werden.

Anwendungen

• Einseitiges Betonieren von Wänden und Bauteilen mit Ableitung des Frischbetondrucks in die Fundamente
• Horizontale Schwerlastkonsole für Kragplatten, Plattenränder oder Pfeilerköpfe
• Modulare Einbindung in PERI Wandschalungssysteme

Typische Verwendung / Vorteile

• Flexibel: Einsetzbar mit allen PERI Wandschalungssystemen
• Schneller Anschluss: Verbindungsteile sind am Stützbock vormontiert und ermöglichen rasches Koppeln ohne Zusatzteile
• Platz- und transportsparend: Komponentenabmessungen abgestimmt auf LKW- und Containerlademaße

Charakteristika / Technische Spezifikationen

• Systemart: Stützrahmen
• Betonierhöhe: 3,00 m – 8,75 m
• Frischbetondruck: bis 60 kN/m²
• Belastung (Zug-/Druckkraft): Ankersystem DW 15: 180 kN; DW 20: 300 kN; DW 26: 500 kN
• Sonstiges: PERI V-Ankerhalter und Vorlaufkupplung ermöglichen eine exakte Montage des Zugankers bei 45° für sichere Lastabtragung und maximale Standsicherheit
