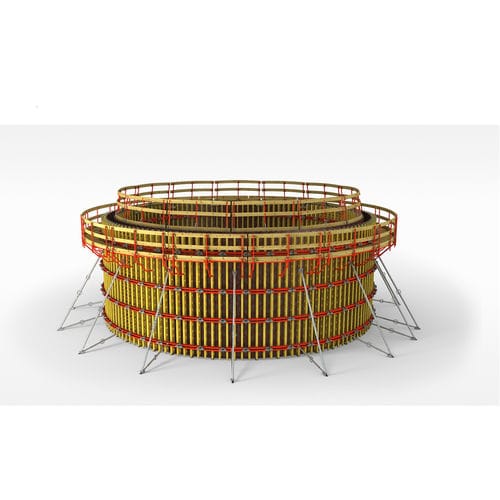

Zirkuläre Schalung GRV

WandBrückenkreisförmig

Übersicht
Die GRV Schale mit gelenkigen Walern ermöglicht die Erstellung kreisförmiger Betonkonstruktionen ohne Ankerpunkte, indem Zug- und Druckkräfte über einen geschlossenen Waler-Ring übertragen werden.

Produktbeschreibung
Der geschlossene Ring aus gelenkigen Walern überträgt die äußere Ringzugkraft und die innere Druckkraft, sodass keine Ankerpunkte oder wasserdichten Spannstellen erforderlich sind. Gelenkverbindungen der Walern erlauben kleine Radien und vereinfachen die Handhabung auf der Baustelle. Kombinierbar mit Stahlwalern, Schalungsträgern und Abstützungen, eignet sich das System für Behälter, runde Wände und Gewölbebau und reduziert Material- und Montageaufwand gegenüber Lösungen mit Ankerpunkten.

Anwendung / Im Einsatz

• Herstellung runder Wände, Behälter/Silos und gewölbter Brücken ohne Bindepunkte dank des geschlossenen Waler-Rings.
• Kostengünstige Lösung für größere Radien und für die wiederholte Herstellung identischer kreisförmiger Bauteile.
• Einsetzbar für Behälter, Kläranlagen, Silos und unterschiedliche Gewölbe-/Brückentypen.
• Kombinierbar mit Stahlwalern, Schalungsträgern und Stützsystmen.
• Gelenk-Waler ermöglichen sehr kleine Innenradien (bis ca. 0,60 m); stufenlose Einstellung für Innenradien > 0,90 m.
• Indikative Zugkräfte bis ca. 300 kN je nach Konfiguration.

Prospekte / Downloads
Produktprospekt: GRV | Circular Formwork (auf der Website zum Download verfügbar).

Technische Daten

• Systembezeichnung: GRV geschlossene Waler-Ring Rundschalung.
• Konstruktionsprinzip: geschlossener Waler-Ring überträgt äußere Ringzug- und innere Druckkräfte, ermöglicht bindenfreies Schalen.
• Einsatzbereiche: runde Wände, Behälter, Silos, Kläranlagen, gewölbeartige Brücken.
• Kombinierbarkeit: Stahlwaler, Schalungsträger, Abstützungen.
• Minimaler Innenradius durch Gelenkverbindungen: ca. 0,60 m.
• Stufenlos verstellbar für Innenradien > 0,90 m.
• Hinweis Zugkraft: bis ca. 300 kN je nach Ausführung.
• Vorteil: vermeidet wasserdichte Ankerpunkte und spart Material sowie Montagezeit.
