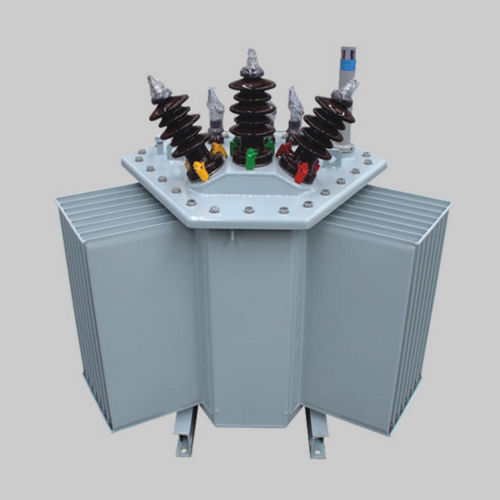

Verteilungstransformator S13-M.RL

ölgefülltfür Industrieanwendungenfür Stromnetz

Der Leistungsbereich des dreidimensional gewickelten S13-Kerntransformators liegt zwischen 30 und 1600 kVA. Der Kern weist eine dreiphasige Dreisäulenstruktur mit umwickelten Innen- und Außenrahmen auf. Der Transformator zeichnet sich durch einen hohen Mechanisierungsgrad und einen großen Lamellenfaktor aus. Hoch- und Niederspannungswicklungen sind kontinuierlich auf die Kernsäulen gewickelt, wodurch eine gute Konzentrizität und eine dichte Wicklung gewährleistet sind. Die wichtigsten technischen und wirtschaftlichen Kennzahlen entsprechen dem international führenden Niveau vergleichbarer Produkte. Der Verteiltransformator der S13-Serie mit gewickeltem Kern weist geringe Verluste auf, und sein Lastverlust entspricht dem des neuen S11-Verteiltransformators mit laminiertem Kern. Im Vergleich zu GB/T6415-2008 1 verringern sich die durchschnittlichen Leerlaufverluste um 50 %. Die Hauptwerkstoffe zeichnen sich durch geringen Verbrauch und geringes Gewicht aus. Der Leerlaufstrom ist gering, und der Magnetfluss verläuft vollständig entlang der Richtung des Gitters aus kaltgewalztem Siliziumstahlblech. Die Geräuschentwicklung liegt um ca. 3–5 dB unter dem Standardwert nach JBAT10088-2004. Er verfügt über eine hohe Kurzschlussfestigkeit und eine hohe Zuverlässigkeit. Die Klemmelemente spannen hauptsächlich die Wicklungen, und der Eisenjochisolator sowie die leiterförmige Auflage sind zu einem Körper integriert, sodass der Transformatorkörper einem gleichmäßigen Druck ausgesetzt ist. Kern: Es wird kaltgewalztes Siliziumstahlblech 30Q120 verwendet. Der Kern weist eine dreiphasige, dreisäulige Struktur mit umwickelten Innen- und Außenrahmen auf, und die Kernsäulen haben einen mehrstufigen, abgestuften zylindrischen Querschnitt. Der umwickelte Kern wird im Vakuum geglüht und geformt. Die Schrauben der oberen und unteren Klemmelemente spannen den Transformatorkörper.
