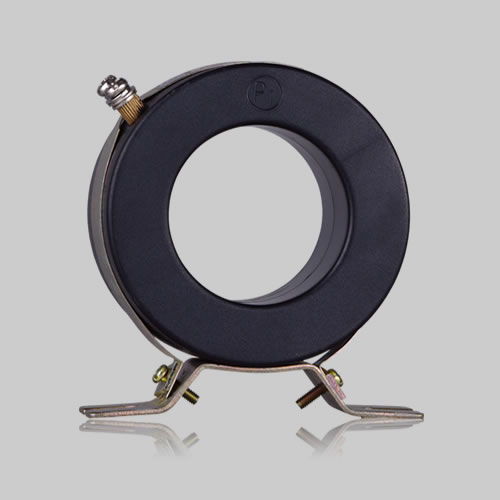

Stromtransformator LMK

verkapseltfür den Inneneinsatzfür Schutz

Der Transformator der Baureihe LMK3-0,66 ist ein Stromwandler für den Innenbereich, der für Stromkreise mit einer Nennfrequenz von 50 Hz oder 60 Hz und einer Nennspannung von 0,66 kV und darunter geeignet ist. Er dient zur Signalübertragung an Messgeräte, Schutzrelais oder Steuergeräte. Außerdem isoliert er die Mess-, Schutz- und Steuergeräte von der Hochspannung. Er entspricht der Norm GB1208-2006. ► Normale Betriebsbedingungen 3.1 – Umgebungstemperatur: –5 °C bis +40 °C 3.2 – Luftfeuchtigkeit: bis zu 80 %. 3.3 – Höhe über dem Meeresspiegel: bis zu 1.000 m 3.4 – Aufstellungsort: in Innenräumen, frei von Metallstaub und ohne starke Vibrationen. ► Wichtige technische Parameter 5.1 – Nennspannung: 0,66 kV 5.2 – Nennfrequenz: 50 Hz oder 60 Hz 5.3 – Nennstrom der Primärseite: 10 A, 12,5 A, 20 A, 25 A, 30 A, 40 A, 50 A, 60 A, 75 A 5.4 – Nennstrom der Sekundärseite: 1 A oder 5 A 5.5 – Leistungsfaktor der Sekundärlast: 0,8 (verzögert) 5.6 – Nennleistung: 2,5 VA, 5 VA, 10 VA, 15 VA, 20 VA Wenn die Nennlast des Stromwandlers 5 VA oder 10 VA beträgt, liegt die untere Lastgrenze bei 3,75 VA Wenn die Nennlast des Stromwandlers über 10 VA oder 10 VA liegt, beträgt die untere Lastgrenze ein Viertel der Nennlast. 5.7 – Genauigkeitsklasse: 1,0; 0,5; 0,2; 0,5s; 0,2s 5.8 – Isolationswiderstand: zwischen Primär- und Sekundärwicklung oder gegen Erde: muss größer als 20 M sein. 5.9 – Die Netzfrequenz-Haltespannung muss 3 kV (Effektivwert) betragen.
