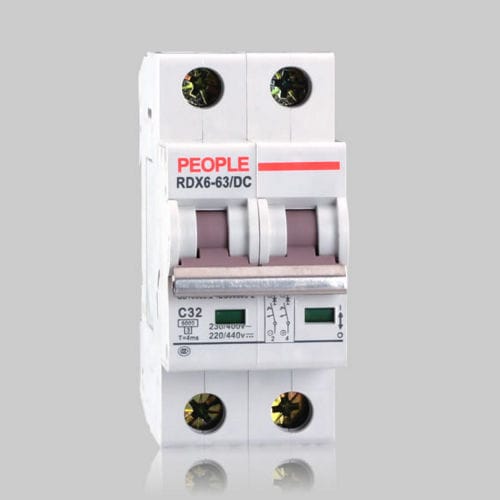

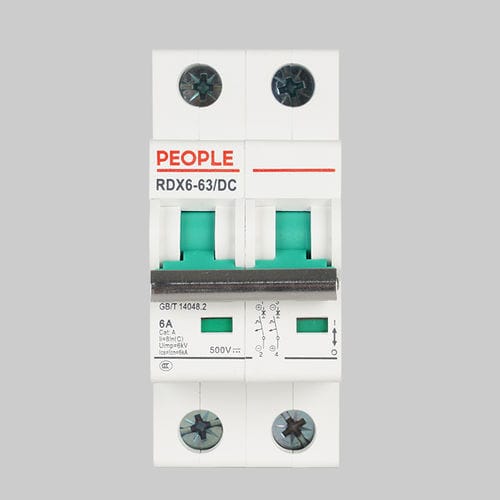

Thermisch-magnetischer Schutzschalter RDX6-63DC

DCÜberlastKurzschluss

Der RDX6-63/DC-Leitungsschutzschalter eignet sich für Gleichstrom-Verteilungsstromkreise mit Wechselstromfrequenzen von 50/60 Hz, einer Nennspannung von bis zu 400 V und einem Nennstrom von bis zu 63 A, Nenn-Kurzschlussausschaltvermögen von maximal 6000 A, für Anwendungen, bei denen das Schalten, Unterbrechen und Umschalten selten erfolgt, und verfügt über Funktionen zum Überlast- und Kurzschlussschutz. Zudem verfügt er über leistungsstarke Zusatzfunktionsmodule, wie z. B. Hilfskontakte, Kontakte mit Alarmanzeige, Shunt-Auslösung, Unterspannungsauslösung und Fernauslösesteuerung usw. Dieses Produkt entspricht den Normen GB10963.1 und IEC60898-1. Normale Betriebs- und Einbaubedingungen 3.1 Umgebungstemperatur: -5 °C bis +40 °C, die Durchschnittstemperatur innerhalb von 24 Stunden darf +35 °C nicht überschreiten; 3.2 Höhe des Aufstellungsortes: darf 2000 m nicht überschreiten; 3.3 Die relative Luftfeuchtigkeit darf bei einer Höchsttemperatur von +40 °C; bei relativ niedrigen Temperaturen ist eine relativ hohe relative Luftfeuchtigkeit zulässig, beispielsweise bis zu 90 % bei 20 °C. Es sollten Maßnahmen ergriffen werden, wenn es aufgrund von Temperaturschwankungen zu Kondensation am Produkt kommt. 3.4 Verschmutzungsgrad: 2 3.5 Aufstellungsbedingungen: Das Gerät sollte an Orten ohne offensichtliche Stöße und Vibrationen sowie in einer Umgebung ohne Gefahren (Explosionsgefahr) installiert werden. 3.6 Montageart: Verwendung einer TH35-7,5-Montageschiene 3.7 Installationskategorie: II, III
