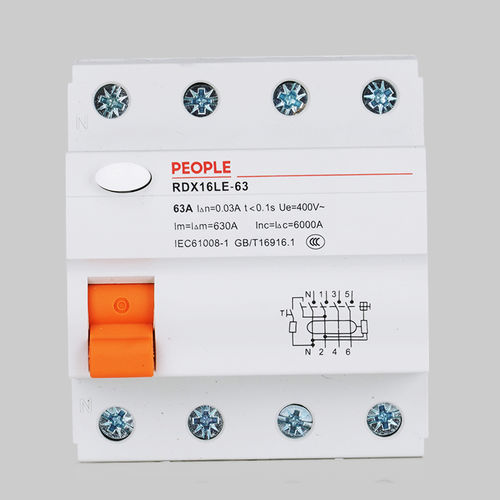

Thermisch-magnetischer Fehlerstromschutzschalter RDX16LE-63

mit ErdungFehlerstromfür Reststrom

Der Fehlerstromschutzschalter der Serie RDX16LE wird hauptsächlich in Stromkreisen mit 50 Hz Wechselstrom, einer Nennbetriebsspannung von 230 V oder 400 V und Nennstrom bis zu 63 A zum indirekten Schutz von Personen vor elektrischen Fehlerströmen sowie zur Verhinderung von Bränden, die durch Erdschlüsse aufgrund einer beschädigten Isolierung der Geräte oder Stromkreise entstehen können. Normale Betriebsbedingungen und Installationsumgebung 3.1 Temperatur: nicht höher als +40 ºC und nicht niedriger als -5 ºC; bei niedrigeren Temperaturen, beispielsweise bei einer Umgebungstemperatur von +20 ºC, beträgt die zulässige Temperatur +40 ºC. Das Produkt hält einer höheren Luftfeuchtigkeit stand; bei Schwankungen sind besondere Maßnahmen zu treffen, und die Durchschnittstemperatur darf nicht höher als +35 °C sein. 3.2 Höhe des Aufstellungsortes: nicht mehr als 2000 m. 3.3 Relative Luftfeuchtigkeit: nicht mehr als 50 %; bei bestimmten Temperaturen hält das Produkt einer relativen Luftfeuchtigkeit von 90 % stand. Kondensation, die aufgrund von Temperaturunterschieden auftritt 3.4 Verschmutzungsklasse: Klasse 2 3.5 Elektromagnetische Umgebung: B 3.6 Das Magnetfeld am Aufstellungsort darf in keiner Richtung stärker sein als das Erdmagnetfeld. 3.7 Einbauart: TH35-7,5, Verteilerkasten oder Schaltschrank. 3.8 Einbau: Der Winkel zwischen der Vertikalebene und der Einbauebene darf nicht mehr als 5 betragen. 3.9 Einbaubedingungen: Der Aufstellungsort sollte keinen starken Stößen und Vibrationen ausgesetzt sein und sich in einer Umgebung befinden, die keine Gefahr (Explosionsgefahr) birgt. 3.10 Einbauart: Klasse 2, 3 Aufbau und Funktionsweise Dieser Fehlerstromschutzschalter dieser Baureihe besteht aus einem Hauptschalter, einem Nullstromwandler, einer Auslösevorrichtung für Fehlerstrom sowie Prüfvorrichtungen in einem Kunststoffgehäuse.
