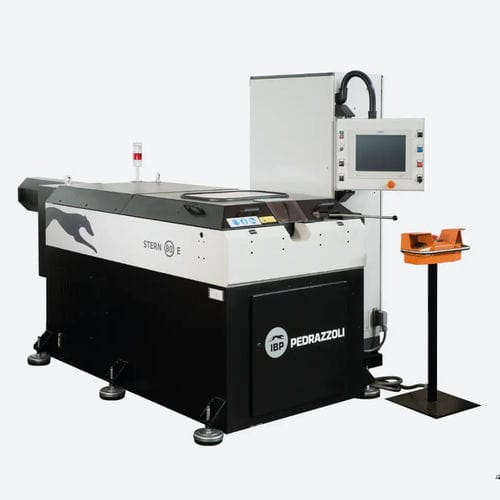

Rohrumformmaschine STERN BROWN 80

Metallfür AluminiumMessing

Produktübersicht

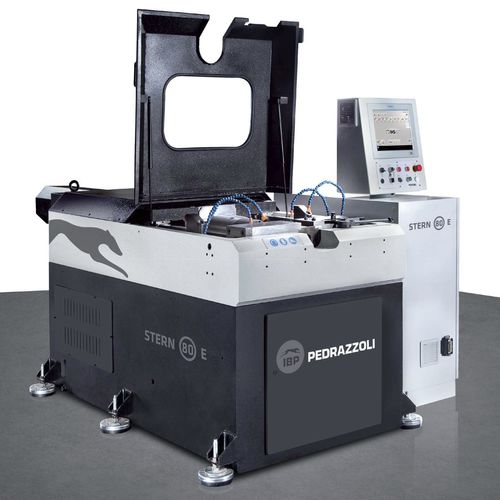

Die STERN BROWN 80 von IBP PEDRAZZOLI ist eine elektrische Rohrendformmaschine mit fortschrittlicher, benutzerfreundlicher Steuerung, Intel i7 Prozessor der 10. Generation, Touchscreen und vollständig elektrisch gesteuerten Achsen. Sie verfügt über multiple Linear- und Rotations-Arbeitsstationen; in Mehrstationsausführung sind Arbeitsschritte wie Rändeln, Bördeln, Reduzieren, Bombieren, Schließen, Bohren und Gewindeschneiden möglich.

MERKMALE

• 3 komplett elektrisch gesteuerte Achsen mit digitalen absoluten bürstenlosen Motoren
• 12 Arbeitsstationen, alle motorisierbar
• Großes Spektrum an Endformgebungsprozessen möglich
• IMS-Steuerung der neuesten Generation: flexibel, intuitiv und benutzerfreundlich
• Energieeinsparung

VORTEILE

• Einzelzyklus-Fähigkeit: Aufweiten oder Reduzieren des Durchmessers, Endformen, Walzen, Sicken, Planen, Anfasen, Fräsen, Schließen und Gewindeschneiden.
• Werkzeugstationen auf einer einfahrbaren runden Trommel für kompakte Bauweise.
• Alle Stationen nehmen rotierende Werkzeuge oder Module auf.
• Schneller Werkzeugwechsel zur Minimierung von Stillstandszeiten.
• Automatische Zyklenoptimierung zur Reduzierung der Ausführungszeiten.
• Fernunterstützung per Webcam.
• Prozessautomatisierung mit Be- und Entladeoptionen.
• IMS-Plattform verfügbar für PC zur Prozessverwaltung.

TECHNISCHE DATEN
Abmessungen (L × B × H): 3100 x 1850 x 1700 mm
Gewicht: 4500 kg
Max. Endformdurchmesser: 85 mm
Max. formbare Länge: 250 mm
Anzahl der Positionen für motorisierte Werkzeuge: 12
Endformgeschwindigkeit: 120 mm/s
Positionsgenauigkeit: 0,05 mm
Schubkraft der Arbeitseinheit: 250 kN
Spannkraft der Spannzange: 380 kN
Länge der Backen: 200 mm
Max. Backenöffnung: 90 mm

Eigenschaften / technische Spezifikationen

• Modell: STERN BROWN 80
• Max. Endformdurchmesser: 85 mm
• Max. formbare Länge: 250 mm
• Abmessungen (L × B × H): 3100 x 1850 x 1700 mm
• Gewicht: 4500 kg
• Anzahl motorisierbarer Werkzeugpositionen: 12
• Endformgeschwindigkeit: 120 mm/s
• Positionsgenauigkeit: 0,05 mm
• Schubkraft der Arbeitseinheit: 250 kN
• Spannkraft der Spannzange: 380 kN
• Länge der Backen: 200 mm
• Max. Backenöffnung: 90 mm
