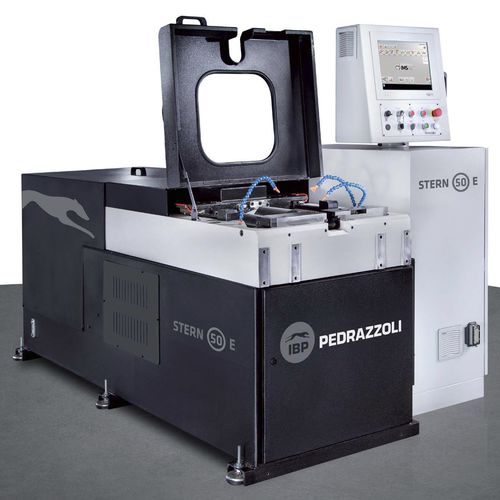

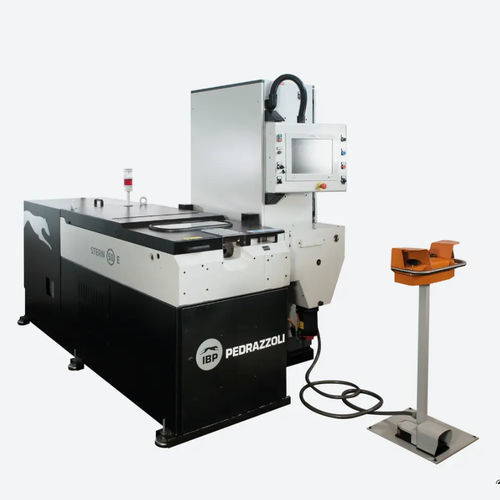

Rohrumformmaschine STERN BROWN 50

mit integriertem Controllermotorisiertautomatisiert

Produktübersicht
Die elektrische Rohrendenformmaschine STERN BROWN 50 von IBP PEDRAZZOLI ist ein multistationäres, vollelektrisches System mit Intel i7 Prozessor der 10. Generation und Touchscreen-Bedienung. Sie kombiniert 4 digital gesteuerte bürstenlose Achsen mit bis zu 15 motorisierbaren Werkzeugstationen (Translatorisch und rotativ) und führt Perlen, Aufweiten, Reduzieren, Wölben, Schließen, Bohren, Gewindeschneiden und weitere Endformarbeiten aus.

Hauptmerkmale

• 4 komplett elektrisch gesteuerte Achsen mit digitalen absoluten bürstenlosen Motoren
• 15 motorisierbare Arbeitsstationen
• Großes Spektrum an Endformungen (Perlen, Aufweiten, Reduzieren, Wölben, Schließen, Gewindeschneiden)
• IMS-Steuerung: flexible, intuitive und benutzerfreundliche Touch-Oberfläche
• Energieeffizienter Betrieb

Vorteile

• Ermöglicht in einem Zyklus Durchmessererweiterung/-reduzierung, Konizität, Walzen, Perlen, Planschneiden, Anfasen, Fräsen, Schließen und Gewindeschneiden
• Werkzeugstationen auf einer einziehbaren Rundtrommel für kompakte Bauweise
• Alle Stationen unterstützen rotierende Werkzeuge oder Module
• Minimale Stellfläche und schnelle Werkzeugwechsel
• Automatische Zyklusoptimierung zur Minimierung der Durchlaufzeit
• Fernunterstützung per Webcam
• Kompatibel mit Prozessautomatisierung inkl. Be- und Entladung
• IMS-Plattform verfügbar für PC, Tablet und Smartphone

Technische Daten
Abmessungen (L x B x H): 2400 x 1460 x 1700 mm
Gewicht: 2500 kg
Max. Endformdurchmesser: 55 mm
Max. formbare Länge: 170 mm
Anzahl Positionen für motorisierte Werkzeuge: 15
Formgeschwindigkeit: 200 mm/s
Positioniergenauigkeit: 0,05 mm
Schubkraft Arbeitseinheit: 0-150 kN
Spannkraft der Spannbacken: 0-230 kN
Länge der Backen: 140 mm
Max. Backenöffnung: 72 mm

Technische Spezifikationen

• Modell: STERN BROWN 50
• Steuerung: IMS (Intelligent Motion System) mit benutzerfreundlicher Oberfläche
• Prozessor: Intel i7 (10. Generation)
• Schnittstelle: Touchscreen
• Achsen: 4 komplett elektrische Achsen mit digitalen bürstenlosen Motoren
• Werkzeugstationen: 15, alle motorisierbar
• Formgeschwindigkeit: bis zu 200 mm/s
• Positioniergenauigkeit: 0,05 mm
• Schubkraft Arbeitseinheit: 0-150 kN
• Spannkraft Spannbacken: 0-230 kN
• Kapazität: Ø max 55 mm, Länge max 170 mm
• Konfigurationen: translatorische und rotative Stationen, Unterstützung für rotierende Werkzeuge und Module
• Automatisierungsoptionen: Be-/Entladung, Fernunterstützung
