Rohrumformmaschine STERN BROWN 25

für Rohrefür MetallBecher

Produktbeschreibung

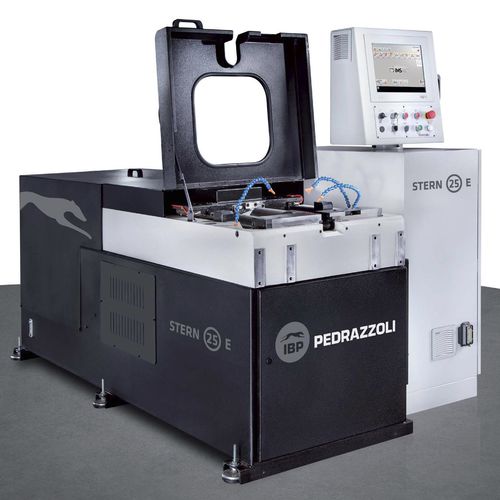

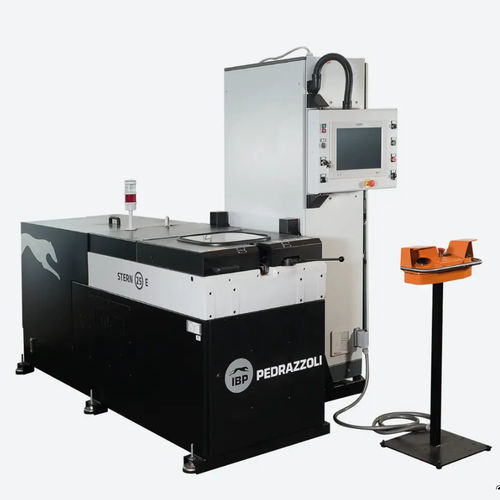

Die IBP PEDRAZZOLI STERN BROWN 25 ist eine elektrische Rohrendformmaschine für multistationäre Endformbearbeitungen. Sie vereint einen Intel i7 Prozessor der 10. Generation, Touchscreen-HMI und IMS-Managementsteuerung mit drei vollständig elektrischen Achsen, gesteuert von absoluten digitalen bürstenlosen Motoren, sowie einem einziehbaren Rundtisch mit 15 motorisierbaren Werkzeugpositionen für Translation und Rotation.

Merkmale

• 3 elektrisch gesteuerte Achsen mit absoluten digitalen bürstenlosen Motoren.
• 15 motorisierbare Arbeitsstationen auf einziehbarem Rundtisch.
• Alle Werkzeugpositionen nehmen rotierende Werkzeuge oder Module auf.
• IMS-Managementsteuerung: flexibel, intuitiv und benutzerfreundlich.
• Energiesparendes Design.

Vorteile

• Ein Zyklus für Durchmesservergrößerung oder -verkleinerung, Kegeligkeit, Richten, Rändeln, Planen, Fasen, Fräsen, Schließen und Gewindeschneiden.
• Werkzeugstationen am einziehbaren Rundtisch für kompakte Bauweise.
• Schneller Werkzeugwechsel und automatische Zyklusoptimierung zur Minimierung der Ausführungszeiten.
• Prozessautomatisierung mit Ein-/Auslagerung und Fernunterstützung per Webcam.
• IMS-Plattform auf PC zur Programmverwaltung und Überwachung.

Technische Daten
Abmessungen (L x B x H): 2400 x 1460 x 1700 mm
Gewicht: 1800 kg
Max. Endformdurchmesser: 35 mm
Max. Endformlänge: 170 mm
Anzahl motorisierbarer Werkzeugpositionen: 15
Formgeschwindigkeit: 200 mm/s
Positioniergenauigkeit: 0,05 mm
Zugkraft Einheit Arbeitsaggregat: 0-80 kN
Spannkraft des Spannfutters: 120 kN
Länge der Backen: 100 mm
Max. Backenöffnung: 50 mm

Modell / Technische Spezifikationen

• Modell: STERN BROWN 25
• Hersteller / Marke: IBP PEDRAZZOLI
• Steuerung: Intel i7 Prozessor 10. Generation, Touchscreen, IMS-Managementsteuerung
• Achsen: 3 vollständig elektrische Achsen mit bürstenlosen digitalen Motoren
• Werkstationen: 15 motorisierbare Positionen auf einziehbarem Rundtisch
• Max. Endformdurchmesser: 35 mm
• Max. Endformlänge: 170 mm
• Formgeschwindigkeit: 200 mm/s
• Positioniergenauigkeit: 0,05 mm
• Zugkraft: 0-80 kN
• Spannkraft: 120 kN
• Backenlänge: 100 mm
• Max. Backenöffnung: 50 mm
• Zusatzfunktionen: Fernunterstützung per Webcam, Lade-/Entladeautomatisierung, Energy Saving
