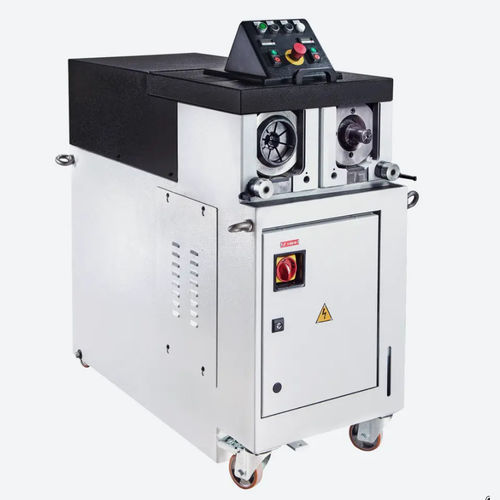

Doppelkopf-Umformmaschine FORM BROWN 80

Rohrfür RohrendenMetall

Übersicht
Kompakte Industrieanlage zur Formgebung von Rohrenden: Aufweiten, Verengen, Kerben und Fasen. FORM BROWN 80 steht auf fahrbarem Untergestell und ist für die Integration in automatisierte Arbeitszellen ausgelegt.

MERKMALE

• Mehrere Bearbeitungsarten: Aufweiten, Verengen, Kerben und Fasen
• 2 Arbeitsstationen für abwechselnde oder gleichzeitige Operationen
• Schnellwechselsystem für Werkzeuge zur zügigen Umrüstung
• Kompakte Abmessungen und fahrbares Gestell für einfaches Umsetzen

Vorteile

• Robuste Maschinenstruktur zur Minimierung von Vibrationen und Gewährleistung präziser Werkzeugführung, was Qualität der Fertigteile und Werkzeugstandzeiten verbessert
• Werkzeuge sind marktüblich ausgelegt und austauschbar
• Schnellwechselwerkzeuge mit ergonomischen Griffen; hydraulische Hebehilfe für schwere Werkzeuge optional
• Hydraulikaggregat im Untergestell untergebracht; hydraulikzylinder an der Oberseite des Untergestells können auch gleichzeitig arbeiten
• Serienmäßiger Luft-Öl-Wärmetauscher für Dauerbetrieb oder heiße Einsatzbedingungen
• Einfache Integration in robotergestützte oder manipulatorgestützte Arbeitsinseln mit automatischem Teiletransfer
• Keine Spannbacken erforderlich, vereinfacht die Bearbeitung bereits gebogener Rohre
• Durchschnittliche Zykluszeit: ca. 1,5 Sekunden, abhängig von der Produktionsart

Technische Daten

• Abmessungen (L x B x H): 530 x 1250 x 1268 mm
• Gewicht: 530 kg
• Maximal bearbeitbares Rohrmaß: 80 x 2 mm
• Arbeitsweg: 0–60 mm
• Betriebsdruck: 100 bar
• Maximaler Arbeitsdruck: 140 bar
• Zylinderkraft: 100 kN
• Motorleistung Hydraulikaggregat: 7,5 kW
• Höhe der Arbeitsachse: 950 mm
