Elektrohydraulischer Bieger BEND MASTER 38

elektrischRohrProfil

Produktübersicht

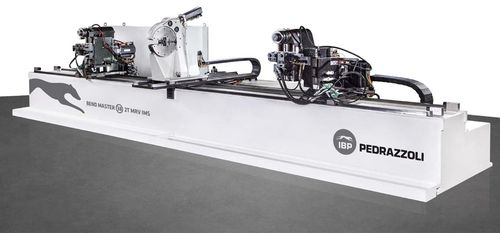

Der Zwillingskopf-Rohrbiegemaschine IBP PEDRAZZOLI BEND MASTER 38 ist eine industrielle Arbeitsstation für mittel- bis hochvolumige Fertigung. Sie verfügt über die hausinterne IMS-Steuerung (IMS.4), eine Steuerungseinheit mit Intel i7 (10. Generation) und ein Touchscreen‑Interface. Automatische Be- und Entladesysteme sowie die sofortige I/O‑Konfiguration ermöglichen die Anbindung an Fertigungsinseln und Roboter. Schneller Werkzeugwechsel, automatische Anpassungen und simultaner Einsatz beider Köpfe garantieren Wiederholgenauigkeit und verkürzte Taktzeiten bei Serien und gemischten Kleinserien.

Merkmale

• 8 elektrisch gesteuerte Achsen, einschließlich Translation und Rotation.
• 2 vollständig unabhängige Biegeköpfe (gleichzeitiger Betrieb möglich).
• Symmetrisches/asymmetrisches Biegen, Multiradius und variabler Radius im gleichen Zyklus.
• Höhere Produktivität im Vergleich zu linearen Biegemaschinen: verkürzte Zykluszeiten.
• IMS-Steuerung mit grafischer Touchscreen-Programmierung.
• IMS Intelligent Motion System von Pedrazzoli.

Vorteile

• Flexibles Biegesystem, anpassbar an unterschiedliche Produktionsanforderungen.
• Zwei unabhängige Biegeköpfe ermöglichen gleichzeitige Bearbeitung desselben Werkstücks.
• Schlanke Maschinenkonfiguration erlaubt das Biegen von Rohren, die länger sind als die Nutzlänge der Maschine.
• Einzykluserzeugung von Teilen, die auf herkömmlichen Maschinen mehrere Arbeitsgänge erfordern würden.
• Bis zu vier Stanzeinheiten verfügbar.
• Prozessautomatisierung: Be- und Entladung mit Schweißnahtsuche.
• Vorbereitung für externe Manipulatoren und Roboterintegration.
• IGES-Dateiimport für Teileprogrammierung.
• Sofortige Machbarkeitsanalyse und Ferndiagnose per Webcam.
• IMS-Plattform verfügbar für PC, Tablet und Smartphone.

Produktdaten (aus Tabellen)
Biegekapazität maximal: Ø 38 x 2 mm

Technische Daten (Tabelle)
Abmessungen (L x B x H): 7200 x 2000 x 1450 mm
Gewicht: 3800 kg
Biegekapazität (Stahl R=400 N/mm2): 38 x 2 mm
Maximaler mittlerer Radius: 150 mm
Mindestabstand zwischen den beiden Biegeachsen mit Zentralmors: 310 mm
Mindestabstand zwischen den beiden Biegeachsen ohne Zentralmors: 220 mm
Maximaler Abstand zwischen den beiden Biegeachsen: 5200 mm
Öffnungshub des Fahrwerks: 80 mm
Max. Hubgeschwindigkeit der Köpfe: 70 m/min
Max. Biegeschwindigkeit: 160°/s
Max. Drehzahl der Zentralmors: 250°/s

Eigenschaften / technische Spezifikationen

• Modell: BEND MASTER 38 (Zwillingskopf-Rohrbiegemaschine).
• Steuerung: IMS.4 mit grafischer Überwachung und Touchscreen-Programmierung.
• Prozessor: Intel i7 10. Generation (Steuerungseinheit).
• Achsen: 8 elektrisch gesteuerte Achsen (Translation und Rotation).
• Biegeköpfe: 2 unabhängige Köpfe (gleichzeitiger Betrieb möglich).
• Maximale Biegekapazität: Ø 38 x 2 mm (Stahl R=400 N/mm2).
• Maximaler mittlerer Radius: 150 mm.
• Maschinenabmessungen (L x B x H): 7200 x 2000 x 1450 mm.
• Gewicht: 3800 kg.
• Max. Kopfgeschwindigkeit: 70 m/min; max. Biegeschwindigkeit: 160°/s; Zentralmors Drehung: 250°/s.
• Automatisierung: automatisches Be-/Entladen, Schweißnahtsuche, Vorbereitung für externe Manipulatoren, IGES-Import, Fernunterstützung.
