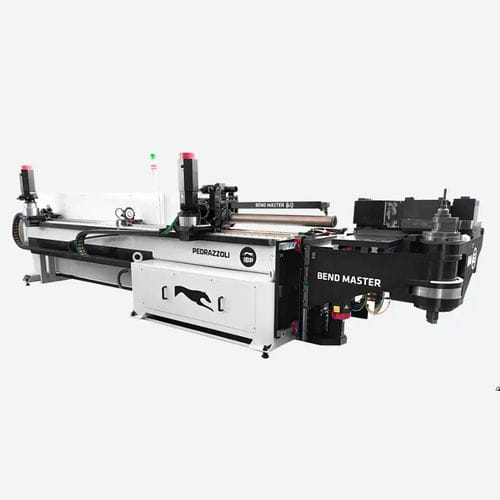

Elektrischer Bieger BEND MASTER 65

RohrProfilhorizontal

Produktübersicht
Die elektrische Rohrbiegemaschine IBP PEDRAZZOLI BEND MASTER 65 ist mit der hausintern entwickelten IMS-Steuerung, einem Intel i7 Prozessor der 10. Generation, Touchscreen und konfigurierbarer Software ausgestattet, die Optionen und Kundenspezifikationen unterstützt. Automatische Lade-/Entladesysteme ermöglichen einen autonomen Arbeitsplatz und die sofortige Konfiguration von Ein-/Ausgangskarten erlaubt die Anbindung an Arbeitsinseln, Bedienmodule oder Roboter. Einfache Bedienung, schneller Werkzeugwechsel und automatische Werkzeugverstellung gewährleisten Präzision und Wiederholgenauigkeit. Die BEND MASTER 65 reduziert die Zykluszeiten in der Serienfertigung und bei Programmen mit mehreren kleinen Losen.

Funktionen / Vorteile

• 10 vollelektrisch gesteuerte Achsen: konstante Wiederhol- und Präzisionsgenauigkeit über die Zeit.
• Biegung im und gegen den Uhrzeigersinn mit variablem Radius und Mehrfachradien im selben Zyklus.
• Hohe Produktivität und Energieeinsparung.
• IMS-Steuerung der neuesten Generation: flexibel, intuitiv und benutzerfreundlich.
• Reduzierter Platzbedarf für den Biegekopf.
• Automatische Werkzeuganpassung und schnelle Einrichtung.
• Schubmodulation zum Biegen sehr enger Radien.
• Erhältlich als Multi-Radius-Ausführung im und gegen den Uhrzeigersinn.
• 11. gesteuerte Achse: Rückführung der Matrize.
• Stanzoption.
• IGES-Dateiimport und sofortige Machbarkeitsanalyse.
• Kompensation des Materialrücksprungs.
• Fernunterstützung mit Webcam.
• Handy Machine Operator Panel zur Steuerung aller Achsen im Sicherheitsbereich.
• Prozessautomatisierung mit Be- und Entladeoptionen; IMS-Plattform auf PC verfügbar.

Technische Daten (Tabelle)
Abmessungen (L x B x H): 6780 x 1750 x 1900 mm
Arbeitshöhe: 1100 mm
Gewicht: 4700 kg
Biegekapazität (Stahl R=400 N/mm²): Ø 65 x 3,2 mm
Maximaler Mittellinienradius: 250 mm
Max. vertikaler Hub des Biegekopfs: 310 mm
Präzision der elektrischen Achsen: ± 0,05
Wagen-Geschwindigkeit: 715 mm/s
Arm-Drehzahl: 150°/s
Rohrdrehzahl: 750°/s
Max. Rohrlänge (Frontanschlag): 3300 mm
Max. Rohrlänge (Hinteranschlag): 5000 mm

Spezifikationen

• Modell: BEND MASTER 65
• Hersteller: IBP PEDRAZZOLI
• Steuerung: IMS management control (Windows-basiert)
• Prozessor: Intel i7 10. Generation
• Achsen: 10 vollelektrisch gesteuerte Achsen (11. gesteuerte Achse für Matrizenrückführung)
• Biegekapazität: Ø 65 x 3,2 mm (Stahl R=400 N/mm²)
• Maximaler Mittellinienradius: 250 mm
• Vertikaler Hub Biegekopf: 310 mm
• Präzision elektrische Achsen: ± 0,05
• Wagen-Geschwindigkeit: 715 mm/s
• Arm-Drehzahl: 150°/s
• Rohrdrehzahl: 750°/s
• Max. Rohrlängen: Frontanschlag 3300 mm, Hinteranschlag 5000 mm
• Arbeitshöhe: 1100 mm
• Gesamtmaße (LxBxH): 6780 x 1750 x 1900 mm
• Gewicht: 4700 kg
• Schnittstelle: Touchscreen
