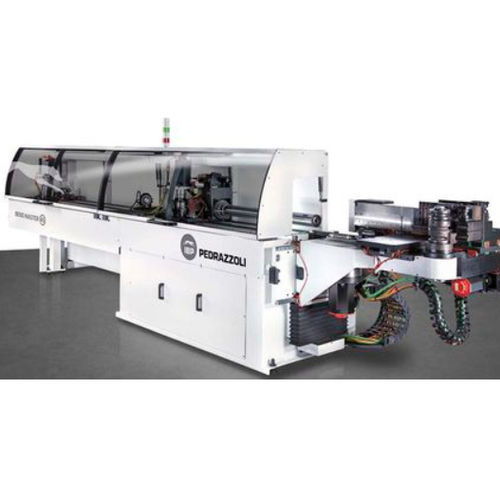

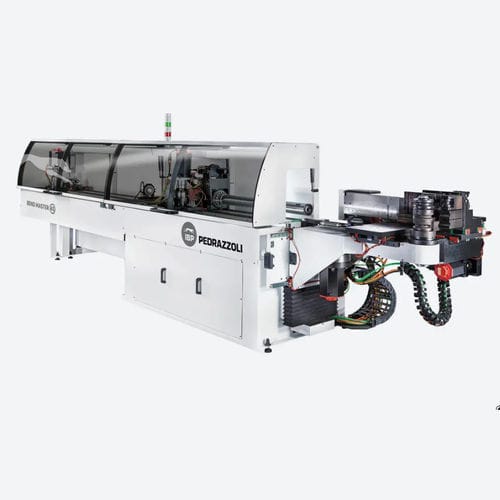

Vollelektrischer Bieger BEND MASTER 45

RohrProfilhorizontal

Beschreibung
Die BEND MASTER 45 Rohrbiegemaschine ist eine voll elektrische Produktionsbiegemaschine mit hausintern entwickeltem IMS‑Steuerungssystem, Intel i7 Prozessor der 10. Generation und Touchscreen‑Bedienung. Automatische Lade/Entladesysteme und konfigurierbare Ein-/Ausgänge ermöglichen die Anbindung an Arbeitsinseln, Bedien‑einheiten oder Roboter für autonome Arbeitsplätze. Schneller Werkzeugwechsel und automatische Werkzeugverstellung gewährleisten wiederholbare Präzision für Serien und kleine Losgrößen.

Merkmale

• 10 vollelektrisch gesteuerte Achsen für konstante Wiederholgenauigkeit und Präzision.
• Biegung im und gegen den Uhrzeigersinn mit variablem und multiradius‑Fähigkeit im gleichen Zyklus.
• Hohe Produktivität und verkürzte Zykluszeiten.
• IMS Steuerung: flexibel, intuitiv und Industrie 4.0 fähig.
• Energiesparendes Design.

Vorteile

• Komakter Biegekopf.
• Vollständiger Schutz der Rückseite mit Gehäuse.
• Automatische Werkzeuganpassung und schnelle Inbetriebnahme.
• Schubmodulation für sehr enge Radien.
• Verfügbare Versionen: Einzelradius oder Mehrfachradius (im und gegen den Uhrzeigersinn).
• Optionaler 11. gesteuerter Achse für Matrizenrücklauf.
• Stanzfunktion und IGES‑Dateiimport.
• Sofortige Machbarkeitsanalyse und Kompensation des Rückfederns.
• Fernunterstützung per Webcam und Bedienpanel Handy Machine innerhalb des Sicherheitsbereichs.
• Prozessautomatisierung mit Lade/Entladeoptionen; IMS‑Plattform für PC verfügbar.

Technische Daten (Tabelle)
Abmessungen (L x B x H): 6300 x 1430 x 1900 mm
Arbeitshöhe: 1100 mm
Gewicht: 3100 kg
Biegekapazität (Stahl R = 400 N/mm²): 45 x 3 mm
Max. mittlerer Radius: 150 mm
Max. vertikaler Kopfhub: 290 mm
Präzision der elektrischen Achsen: ± 0,05
Wagen­geschwindigkeit: 926 mm/s
Arm‑Drehgeschwindigkeit: 202,5°/s
Rohrdrehgeschwindigkeit: 600°/s
Max. Rohrlänge (Frontanschlag): 3000 mm
Max. Rohrlänge (Hinteranschlag): 4600 mm

Technische Spezifikationen

• Modell: BEND MASTER 45
• Steuerung: IMS (Intelligent Motion System) auf Windows
• Prozessor: Intel i7 10. Generation
• Schnittstelle: Touchscreen
• Achsen: 10 vollelektrische Achsen (+ optional 11. Achse)
• Automatisierung: Be‑/Entladung, Roboterintegration
