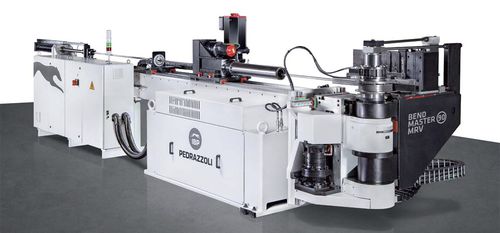

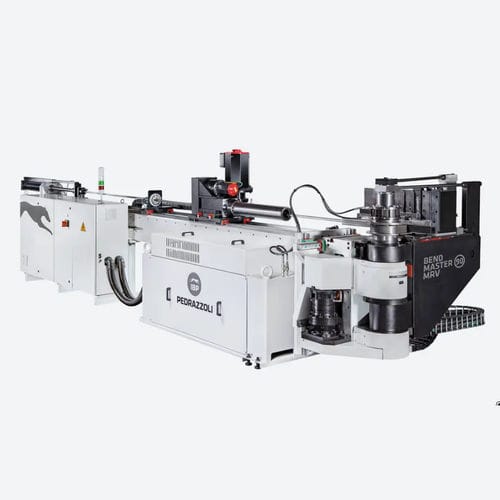

Elektrohydraulischer Bieger BEND MASTER 90

elektrischRohrProfil

Übersicht
Die elektrische Rohrbiegemaschine BEND MASTER 90 von IBP PEDRAZZOLI integriert die intern entwickelte IMS-Steuerung, einen Intel i7 Prozessor der 10. Generation und eine Touchscreen-Oberfläche. Die Software unterstützt optionale Module und kundenspezifische Anpassungen. Automatische Be- und Entladesysteme ermöglichen einen autonomen Betrieb, und konfigurierbare Ein-/Ausgangskarten erlauben die Anbindung an Fertigungsinseln, Zuführeinheiten oder Roboter. Schneller Werkzeugwechsel und intuitive Steuerung gewährleisten reproduzierbare Präzision und verkürzte Zykluszeiten bei Serien- und Kleinserienfertigung.

Merkmale

• 6 synchronisierte und gesteuerte Achsen: konstante Wiederholgenauigkeit und langfristige Präzision.
• Biegen mit festem und variablem Radius, geeignet für Dorn- und Druckbiegen.
• Automatischer Werkzeug- und Radiuswechsel für schnellen Aufbau.
• Booster am Schlitten ermöglicht enge Biegeradien.
• IMS-Maschinensteuerung: flexibel, intuitiv und benutzerfreundlich.
• Energiesparfunktionen.

Vorteile

• Biegekapazität bis Ø90×4 mm (Stahl R=400 N/mm2).
• Maschine ausgelegt für schwere Einsätze.
• Ausgewogenes Verhältnis von Geschwindigkeit, Präzision und Robustheit.
• Unterstützung mehrerer Biegewerkzeugradien zur Herstellung komplexer Bauteile.
• Rückführung des Biegewerkzeugs serienmäßig.
• Schnelles Werkzeug-Set-up: geeignet für Serien- und Kleinserienfertigung; Multiradius-Versionen im oder gegen den Uhrzeigersinn verfügbar.
• IGES-Dateiimport und sofortige Prüfbarkeit der Bauteil-Fertigung.
• Remote-Unterstützung per Webcam; IMS-Plattform für PC verfügbar.

Technische Daten

• Modell: BEND MASTER 90
• Maximale Biegekapazität: Ø90×4 mm (Stahl R=400 N/mm2)
• Maximaler Biegeradius: 400 mm
• Abmessungen (L×B×H): 8000 × 2350 × 1950 mm
• Arbeitshöhe: 1310 mm
• Gewicht: 7400 kg
• Genauigkeit der elektrischen Achsen: ±0,1
• Schlittengeschwindigkeit: 1100 mm/s
• Drehgeschwindigkeit des Biegearms: 64°/s
• Rohrdrehgeschwindigkeit: 287°/s
• Max. Rohrlänge (Frontanschlag): 4000 mm
• Max. Rohrlänge (Rückanschlag): 5400 mm
• Steuerung: IMS intelligent motion system (proprietär)
• Prozessor: Intel i7 10. Generation
• Schnittstelle: Touchscreen; IGES-Import unterstützt; Fernunterstützung verfügbar
