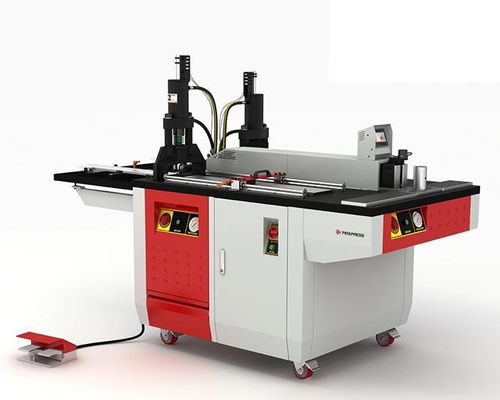

Stromschienen-Bearbeitungszentrum / Schneid HBC-E

StanzenFaltenmobil

Übersicht
Die PAYAPRESS HBC-E Serie ist eine wirtschaftliche Maschinenfamilie zur Bearbeitung von Sammelschienen und dient dem präzisen Biegen, Schneiden und Lochen von Kupfer- und Aluminiumschienen. Konzipiert für Schaltanlagenfertigung und industrielle Werkstätten, verarbeitet die Serie E Schienen bis 120 × 12 mm. Es gibt zwei Haupttypen: EA-Modelle (drei unabhängige Hydraulikaggregate für simultanen Betrieb) und EB-Modelle (ein Aggregat für sequentielle Verarbeitung).

Funktionsweise
EA-Modelle: Drei unabhängige Hydraulikaggregate ermöglichen den gleichzeitigen Betrieb der Biege-, Schneid- und Lochstationen zur Steigerung des Durchsatzes. EB-Modelle: Ein Hydraulikaggregat treibt die Stationen nacheinander an und bietet eine investitionsärmere Konfiguration für Standardproduktionen. Beide Typen enthalten einen elektronischen Biegecontroller und einen Laserpointer zur Biegeausrichtung; optionale Biegewerkzeuge sind verfügbar.

Vorteile

• Niedrigere Investitionskosten im Vergleich zu vollautomatischen Systemen.
• Reduzierter Materialabfall durch präzises Schneiden, Lochen und Biegen — wichtig bei wertvollem Kupfer.
• Höhere Werkstattproduktivität durch Kombination von drei wesentlichen Schienenprozessen in einer Maschine.
• Verbesserte Kapitalrendite durch gesteigerte Produktion und weniger Nacharbeit.
• Konstante Arbeitsqualität für sauberere elektrische Verbindungen und gleichmäßige Schaltschrankmontage.
• Geeignet für kleine und mittlere Schaltanlagenhersteller, die Kapazität schrittweise erweitern möchten.
• Wirtschaftlich ausgewogenes Verhältnis von Maschinenpreis, Leistung und Produktionskapazität.

Produktvergleich: HBC-EB120 vs HBC-EA120-EH
Spezifikation | HBC-EB120 | HBC-EA120-EH
Funktionen | Schneiden + Lochen + Biegen | Schneiden + Lochen + Biegen
Max. Kapazität | 120 × 12 mm | 120 × 12 mm
Max. Matrizen-/Lochdurchmesser | 20 mm | 20 mm
Max. Biegeradius | 12 | 12
Material | Aluminium & Kupfer | Aluminium & Kupfer
Positionierstopp | Handlich | Handlich
Nennspannung | 380 V AC | 380 V AC
Gesamtleistung | 1.7 kW | 5 kW
Frequenz | 50 Hz | 50 Hz
Betriebsdruck | 200 bar | 200 bar
Hydrauliköl | 30 L | 70 L
Maschinengewicht | 650 kg | 700 kg
Erforderliche Bediener | 1–2 | 3
Montageart | Räder | Räder
Abmessungen (L × B × H) | 237 × 110 × 172 cm | 237 × 110 × 172 cm

Merkmale / Technische Daten

• Modellreihe: HBC-E Serie (z. B.: HBC-EA120EH, HBC-EB120EH)
• Max. Schienenkapazität: 120 × 12 mm (Kupfer/Aluminium)
• Kernfunktionen: Biegen, Schneiden, Lochen (kombiniert in einer Maschine)
• EA vs EB: EA = drei unabhängige Hydraulikaggregate (simultaner Betrieb); EB = ein Aggregat (sequentieller Betrieb)
• Elektronischer Biegecontroller inklusive
• Laserpointer zur Biegeausrichtung (Standard)
• Optionale Biegewerkzeuge verfügbar
• Nennspannung: 380 V Dreiphasen
• Gesamtleistung: HBC-EB120 = 1.7 kW; HBC-EA120-EH = 5 kW
• Betriebsdruck: 200 bar
• Hydraulikölkapazität: 30 L (EB) / 70 L (EA)
• Max. Matrizen-/Lochdurchmesser: 20 mm
• Max. Biegeradius: 12
• Verarbeitete Materialien: Kupfer und Aluminium
• Positionierstopp: handliches manuelles System
• Maschinengewicht: ca. 650 kg (EB) / 700 kg (EA)
• Erforderliche Bediener: EB typ. 1–2; EA bis zu 3
• Montage: auf Rädern für Mobilität
• Abmessungen (L×B×H): 237 × 110 × 172 cm
