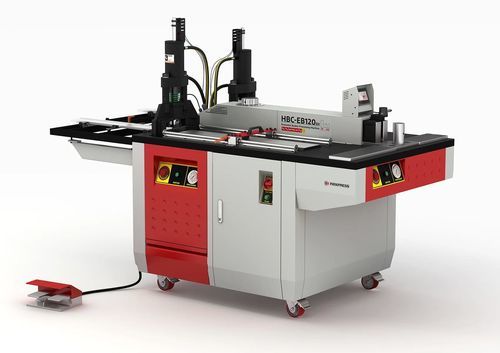

Stromschienen-Bearbeitungszentrum / Schneid HBC-EB120-EH

StanzenFaltenmobil

Kurzbeschreibung
Der HBC-EB120-EH ist eine 3‑in‑1‑Sammelschienenbearbeitungsmaschine (Schneiden, Stanzen, Biegen) mit einem einzelnen Antriebsaggregat, das sequentiellen Betrieb ermöglicht und dabei die Werkzeugausstattung und Steuerung größerer Mehrmotor‑Modelle beibehält. Verarbeitet Kupfer‑ und Aluminiumsammelschienen bis 120 × 12 mm. Das Stanzen verwendet wechselbare Rundmatrizen M6–M18; ovale und rechteckige Matrizen optional. Die Biegestation nimmt optionale Stufen-, Kanten‑ und Torsionswerkzeuge auf und ermöglicht einen Biegeradius von 12 mm. Die Biegeeinheit ist mit einer elektronischen Steuerung, hochpräzisem Encoder, Federrückstellungs‑Kompensation und digitaler Winkelanzeige ausgestattet.

Hauptfunktionen

• 3‑in‑1 Stationen: Schneiden, Stanzen, Biegen (Stationswahlschalter für sequenziellen Betrieb)
• Biegestation: Biegen bis 120 × 12 mm; elektronische Steuerung mit Encoder und Federrückstellungs‑Kompensation; digitale Winkelausgabe
• Stanzstation: wechselbare Matrizen M6–M18; Laser‑Zentrierfinder; ovale/rechteckige Matrizen optional
• Schneidstation: Präzisionsschnitt für Kupfer und Aluminium bis 120 × 12 mm mit Zentrierklemme und Seitenrollen
• IHM: Benutzeroberfläche für Befehle und Rückmeldung
• Manuelle Führung und manueller Längenanschlag für X/Y‑Positionierung und genaue Längenmessung
• Hilfstisch und Seitenrollen zur Unterstützung längerer Sammelschienen

Optionale Werkzeuge & Zubehör

• Stufenwerkzeug (optional) für sehr enge Biegungen
• Kantenbiegewerkzeug (optional)
• Torsionswerkzeug (optional) für Verdrehungsanwendungen
• Ovale und rechteckige Stempel (optional)
• Zentrierklemme für schnelles Zentrieren (Schneidstation)

Hinweise zum Betrieb
Das Einheitenkonzept mit einem Hydraulikaggregat reduziert die Anschaffungskosten durch sequentiellen Betrieb: der Bediener wählt die gewünschte Station und die Maschine weist die Hydraulikleistung zu. Kernfunktionen wie Laserzentrierung, digitale Winkelanzeige und Biegekompensation bleiben erhalten, wodurch die Anlage eine kompakte und flexible Lösung für MV/LV‑Schaltschrankbauer und Werkstätten darstellt.

Zusammenfassung
Modell: HBC-EB120-EH
Funktionen: Schneiden + Stanzen + Biegen (3‑in‑1)
Max. Kapazität (Querschnitt): 120 × 12 mm
Materialien: Kupfer und Aluminium
Leistung / Motor: 1,7 kW (ein Motor, sequentielle Stationen)

Technische Daten

• Modell: HBC-EB120-EH
• Marke: PAYAPRESS
• Funktionen: Schneiden, Stanzen, Biegen (3‑in‑1)
• Maximale Sammelschienenkapazität: 120 × 12 mm
• Materialverträglichkeit: Kupfer und Aluminium
• Stanzmatrizen: wechselbare Rundmatrizen M6–M18; oval/rechteckig optional
• Stanzmerkmale: Laserzentrierfinder
• Biegeradius: 12 mm; unterstützt optionale Stufen/Kanten/Torsionswerkzeuge
• Steuerung: elektronische Steuerung mit hochpräzisem Encoder, Federrückstellungs‑Kompensation, digitale Winkelanzeige
• Positionierung / Anschlag: manueller Längenanschlag; manuelle Führung für X/Y
• Max. Matrizen-/Lochdurchmesser: ≤ 20 mm
• Gesamtleistung / Motor: 1,7 kW (ein Motor für sequentielle Stationen)
• Nennspannung: 380 V AC
• Frequenz: 50 Hz
• Betriebsdruck: 200 bar
• Hydraulikölvolumen: 30 L
• Maschinengewicht: 650 kg
• Benötigte Bedienstaffel: 1–2
• Befestigungsart: Räder
• Abmessungen (L × B × H): 237 × 110 × 172 cm
• Zusätzliches Werkzeug & Zubehör: Zentrierklemme (Schneidstation), optionale Stufen/Kanten/Torsionswerkzeuge, optionale ovale/rechteckige Matrizen
