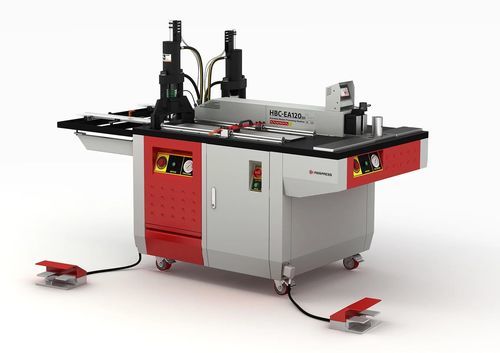

Stromschienen-Bearbeitungszentrum / Stanzen HBC-EA120-EH

SchneidFaltenmobil

Einführung
Der HBC-EA120EH ist eine 3-in-1-Sammelschienenmaschine, die Schneiden, Stanzen und Biegen in einer mobilen Einheit kombiniert. Sie bearbeitet Kupfer- und Aluminiumschienen bis zu 120 × 12 mm und verfügt über drei getrennte Hydraulikaggregate, sodass Schneiden, Stanzen und Biegen gleichzeitig durch bis zu drei Bediener ausgeführt werden können. Die Maschine bietet wechselbare Stanzmatrizen und verschiedene Biegewerkzeuge bei kompakter Bauweise für Werkstätten und Fertigungslinien.

Funktionen & Komponenten

• Drei separate Hydraulikaggregate: gleichzeitiges Schneiden, Stanzen und Biegen
• Verarbeitung von Kupfer und Aluminium bis 120 × 12 mm
• Stanzstation: Wechselbare Rundmatrizen M6–M18; ovale und rechteckige Matrizen optional
• Biegestation mit hochpräzisem Encoder-Steuergerät; optionale Werkzeuge: Stufen-, Kanten- und Torsionswerkzeuge
• Laser-Center-Finder für das Stanzen; Standard Max Ø20 mm
• Manueller Längenanschlag (EH) und Rollen an beiden Seiten für einfache Handhabung

Biegestation

• Elektronische Biegeststeuerung mit Rückfederungskompensation
• Digitaler Winkelanzeiger für reproduzierbare Winkel
• Drehbare Platten zum Schutz der Schienenoberfläche
• Optionale Werkzeuge: Stufenwerkzeug, Kantenbiegewerkzeug, Torsionswerkzeug; Standard-Mobilformradius 12 mm

Stanzstation

• Laserpointer zur Lochzentrierung
• Schnellwechsel-Matrizen: Rund M6–M18; oval/rechteckig optional
• Bewegliche Abstreiferplatte und doppeltwirkendes Hydrauliksystem zur Vermeidung von Verklemmen
• Verstellbare Führungen und Rollen; manueller Längenanschlag mit Feineinstellung (EH)

Schneidstation

• Präziser Schnitt mit sauberer Kantengüte
• Zentrierführung und Zentrierspannung für reproduzierbare Ergebnisse
• Rollen auf beiden Seiten zur vereinfachten Handhabung
• Manueller Längenanschlag mit hoher Präzision

Prozess & Kapazität

• Funktionen: Schneiden + Stanzen + Biegen (simultan)
• Max. Kapazität: 120 × 12 mm
• Max. Matrizen-/Lochdurchmesser (Stanze): Ø20 mm
• Material: Kupfer & Aluminium
• Positionsanschlag: Manuell (EH)

Leistung & Hydraulik

• Nennspannung: 380 V AC, 3/50 Hz
• Gesamtleistung: 3 × 1,5 kW
• Betriebsdruck: 200 bar
• Hydraulikölvolumen: 70 L (H68 empfohlen)

Maschine & Betrieb

• Maschinengewicht: ca. 700 kg
• Benötigte Bediener: bis zu 3 (je Station)
• Montage: mobil mit Rädern
• Abmessungen (L×B×H) Haupttisch: 238 × 110 × 100 cm

Technische Daten

• Modell: HBC-EA120EH
• Funktion: Schneiden, Stanzen, Biegen (simultan)
• Max. Kapazität: 120 × 12 mm
• Stanzmatrizen: Rund M6–M18 (oval/rechteckig optional)
• Biegewerkzeuge: Mobilform 12 mm; optional: Stufe, Kante, Torsion
• Steuerung: Elektronische Steuerung mit hochpräzisem Encoder
• Spannung / Frequenz: 380 V AC / 50 Hz
• Leistung: 3 × 1,5 kW
• Betriebsdruck: 200 bar
• Hydrauliköl: H68 — 70 L
• Gewicht: ~700 kg
• Montage: Räder (mobil)
• Abmessungen Haupttisch: 238 × 110 × 100 cm
